單片集成電路 RS2596 普誠原廠授權供應

描述

RS2596是為降壓DC/DC轉換器設計的單片集成電路，具有在不增加晶體管元件的情況下驅動3A負載的能力。

輸出版本包括3.3V、5V、12V和可調型。它以150KHz的開關頻率工作，因此允許使用比低頻開關穩壓器所需的更小尺寸的濾波器組件。其他功能包括對未指定輸入電壓和輸出負載條件下的輸出電壓有4%的容差，對振蕩器頻率有15%的容差。關于保護功能，熱關斷是為了防止過熱操作損壞，電流限制是為了防止輸出開關的過電流操作。

特征

● 3.3V、5V、12V可調

● 可調版本輸出電壓范圍：1.23-37V

● 線路和負載條件下4%

● 150KHz 15%固定開關頻率

● TTL關機功能

● 工作電壓可達40V

● 輸出負載電流：3A

● TO220-5、TO263-5包裝

● 低功耗待機模式

● 熱分流下降和限流保護

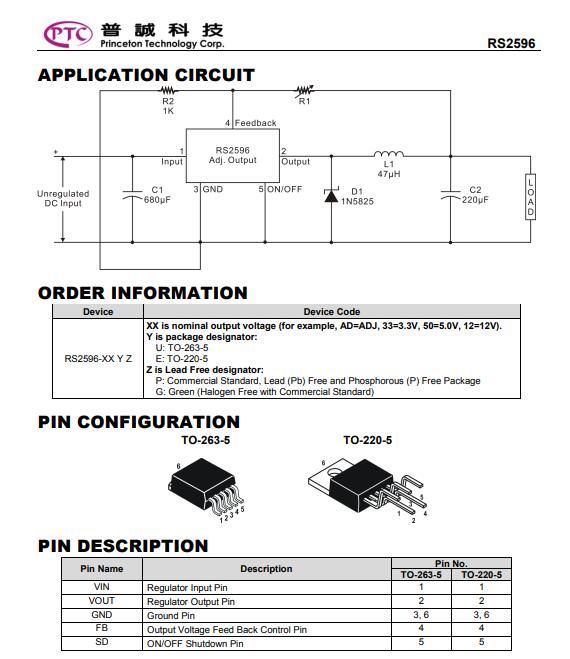

● 內置開關芯片上的晶體管，只需要4個外部組件

應用

● 簡單高效降壓調節器

● 正負轉換器

● 卡上開關穩壓器
