啟臣微 CR5842 700V電流模式PWM控制芯片

產品概述

CR5842是一款采用700V高壓啟動、內置65kHz固定工作頻率、超低待機功耗的電流模PWM控制芯片，適用于65W以內的全電壓范圍離線開關電源。輕載和無負載情況下自動進入綠色模式和Burst模式，可以有效減小電源模塊的待機功耗，滿足能效六級標準要求。CR5842內置了同步斜坡補償電路，動態峰值限制電路減小了在寬電壓輸入時輸出功率的變化；CR5842內置了多種保護功能，驅動輸出采用的圖騰柱和軟驅動可有效降低了開關噪聲，更加容易地獲得良好的EMI性能。

主要特點

● 700V高壓啟動

● 超低待機

● 效率均衡技術、滿足能效六級標準

● 內置65kHz固定PWM頻率

● 內置軟啟動技術降低開機MOSFET功率管漏源電壓應力

● 頻率抖動技術改善了EMI特性

● 工作無音頻噪音

● 過壓保護(OVP)鎖存

● 過載保護(OLP)和過溫保護(OTP)自動恢復

● 內置同步斜坡補償增強環路穩定性

● 內置前沿消隱(LEB)

● 內置動態峰值電流補償功能，在輸入85V~264V的寬電壓下可實現恒定輸出功率

● 外置可調輸出電壓過壓保護功能

● 過溫保護

● 4000V HBM ESD能力

● SOP-8L綠色封裝

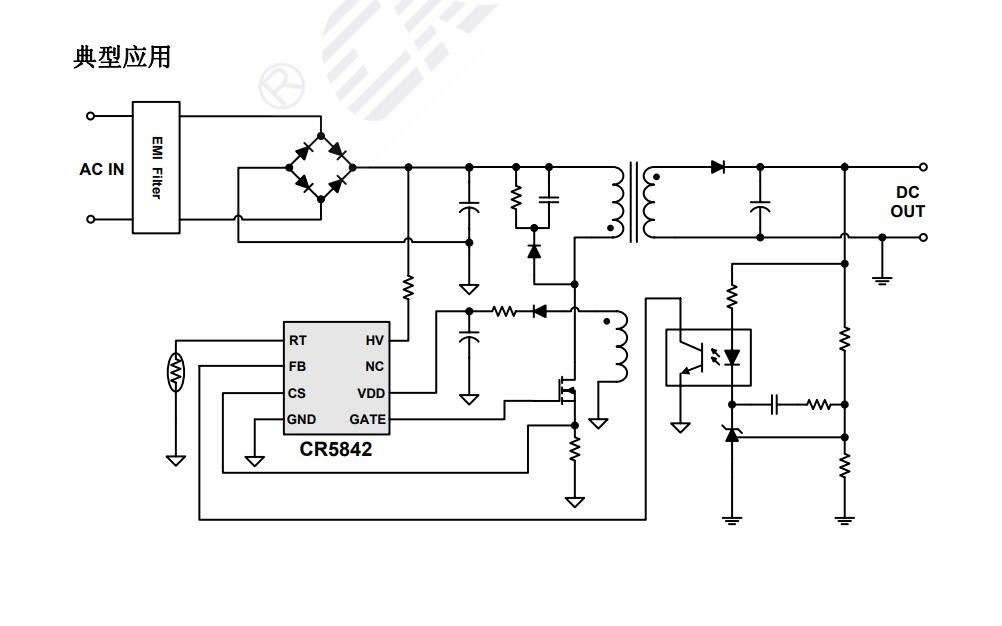

基本應用

● AC/DC電源適配器

● 電池充電器

● 開放式電源

● ATX待機電源
