熱銷中 CR6890D 啟臣微PWM控制器芯片

產品概述

CR6890D/E/H是一款高集成度、低待機功耗的CCM+PFM+QR混合電流模式PWM控制器。CR6890D/E/H輕載時會降低頻率，最低頻率22kHz可避免音頻噪聲。

CR6890D/E/H提供了完整的保護功能，如cycle-by-cycle電流限制、OCP、OTP、VDD_OVP、UVLO等，還可以通過PRT腳分別精確設置外置過溫保護和輸出電壓過壓保護。軟啟動功能可以減少系統啟動時MOSFET的應力，前沿消隱時間簡化了系統應用。通過頻率抖動和軟驅動電路的設計，降低開關噪聲，簡化了EMI設計。

CR6890D/E/H提供SOT23-6L的封裝。

主要特點

● 較低的啟動電流(大約3μA)

● 內置軟啟動減少M(fèi)OSFET應力

● CCM+PFM控制模式

● 內建同步斜坡補償，消除次諧波震蕩

● 內建頻率抖動功能，降低EMI

● 內置65kHz開關頻率

● 輕載降低工作頻率

● 15ms倍頻模式

● 可編程外置過溫保護并進入latch

● VDD過壓保護和輸出過壓保護功能并進入latch

● 內置前沿消隱電路

● 內置輸出二極管短路保護

● 內置過溫保護并進入latch

● 過載保護

● SOT23-6L封裝

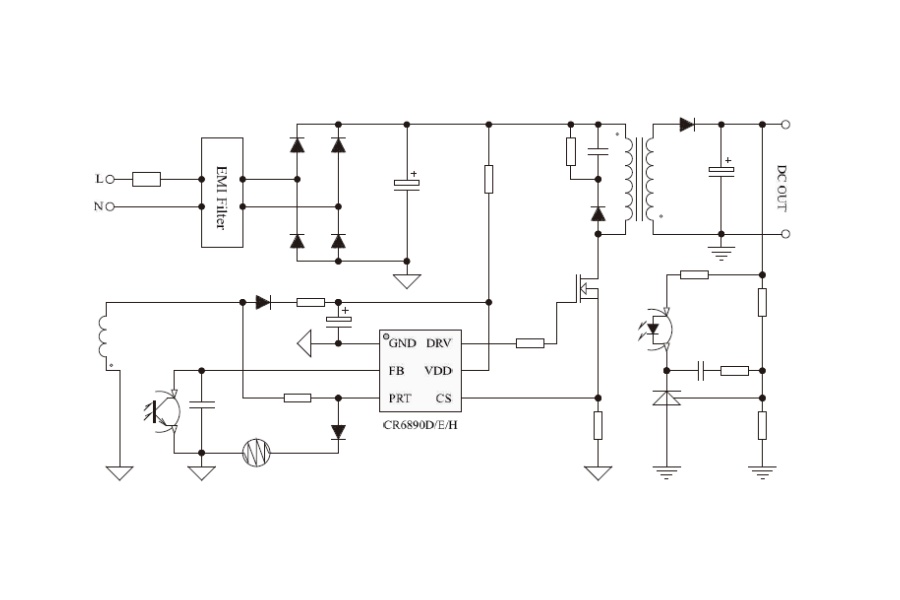

基本應用

● C/DC電源適配器

● 電機類負載電源
