科瑞芯供應 IP2332N 英集芯電池管理芯片

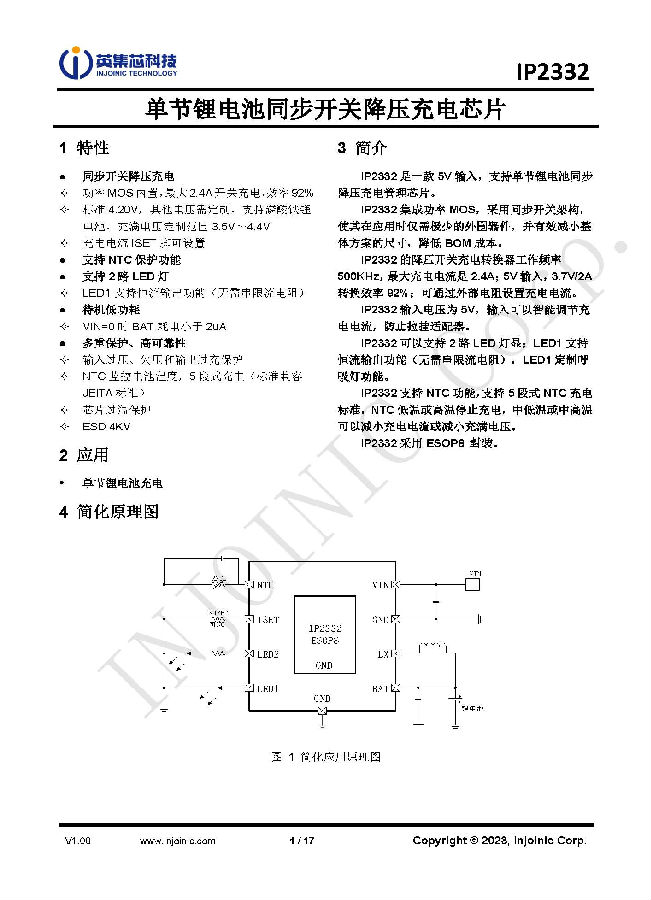

簡介

IP2332是一款5V輸入，支持單節鋰電池同步降壓充電管理芯片。IP2332集成功率MOS，采用同步開關架構，使其在應用時僅需極少的外圍器件，并有效減小整體方案的尺寸，降低BOM成本。IP2332的降壓開關充電轉換器工作頻率500KHz，充電電流是2.4A；5V輸入，3.7V/2A轉換效率 92%；可通過外部電阻設置充電電流。IP2332輸入電壓為5V，輸入可以智能調節充電電流，防止拉掛適配器。IP2332可以支持2路LED燈顯；LED1 支持恒流輸出功能（無需串限流電阻），LED1定制呼吸燈功能。IP2332支持NTC功能，支持5段式NTC充電標準，NTC低溫或高溫停止充電，中低溫或中高溫可以減小充電電流或減小充滿電壓。IP2332采用ESOP8封裝。

特性

● 同步開關降壓充電

功率MOS內置，2.4A開關充電，效率92%

標準4.20V，其他電壓需定制，支持磷酸鐵鋰電池，充滿電壓定制范圍3.5V～4.4V

充電電流ISET腳可設置

● 支持NTC保護功能

● 支持2路LED燈

LED1支持恒流輸出功能（無需串限流電阻）

● 待機低功耗

VIN=0時BAT耗電小于2uA

● 多重保護、高可靠性

輸入過壓、欠壓和輸出過充保護

NTC監控電池溫度，5段式充電（標準兼容JEITA標準）

芯片過溫保護

ESD 4KV2

應用

● 單節鋰電池充電
