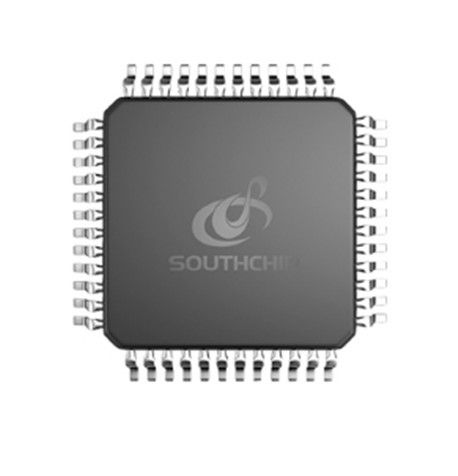

SOUTHCHIP南芯 SC7289CFFR 單節鋰電池線性充電芯片

描述

SC7289是一款高度集成的單電池鋰離子/鋰聚合物電池充電器，具有系統電源路徑管理和I2C接口，適用于空間有限的便攜式應用。SC7289從交流適配器或USB端口獲取輸入電源，為系統負載供電，同時為電池充電。SC7289提供充電管理功能，包括涓流充電、恒流充電、恒壓充電、充電終止和自動充電。

電源路徑管理功能通過自動選擇輸入、電池或兩者為系統供電，確保系統持續供電。此功能具有從系統輸入端到低壓差穩壓器和從電池到系統的70mΩ開關。電源路徑管理將充電電流與系統負載分開，這允許正確的充電終止，并使電池保持在滿充電模式。

SC7289通過限制從系統輸入端和電池到系統的電流來提供系統短路保護（SCP）功能。此功能對于防止鋰離子電池因電流過高而損壞尤為重要。如果電池電壓降至可編程電池欠壓鎖定閾值以下，片上電池欠壓鎖（UVLO）會切斷電池和系統之間的路徑。這可以防止鋰離子電池過度放電。集成I2C控制接口允許SC7289對充電參數進行編程，如輸入電流限制、輸入最小電壓調節、充電電流、電池調節電壓、安全定時器和電池UVLO。

特征

●Vin過電壓保護

●用于單節鋰離子/聚合物電池的集成線性充電器，具有I2C和電源路徑管理功能，不需要外部阻斷二極管

●VBAT目標電壓的精度為±0.5%。

●充電管理：涓流充電/恒流充電/恒壓充電/充電終止/自動充電

●I2C接口，用于充電參數設置和狀態報告

●JEITA電池保護程序

●PCB過熱保護

●輸入欠壓和過壓保護

●系統短路保護和復位功能

●電池欠壓和過放電保護

●蓄電池斷開功能（運輸模式）

●熱調節和熱關斷

●WCSP-12 1.55mm x 1.95mm

應用

● TWS耳機

●健身配件

●智能手持設備

●智能手表
