CR5216SF 啟臣微 高性能離線式脈寬調制控制器

產品概述

CR5216是一款應用于小功率AC/DC充電器和電源適配器的高性能離線式脈寬調制控制器。該芯片采用原邊檢測和調整的拓?fù)浣Y(jié)構，因此在應用時無需TL431和光耦。芯片內置恒流/恒壓兩種控制方式。

在恒流控制時，輸出電流和輸出功率可以通過CS引腳的限流電阻RCS設定。在恒壓控制時，內置恒壓采樣電路以及高精度的誤差比較器基準電壓保-證了芯片的高性能和高精度。此外，內置線損補償電路保-證了從空載到滿載條件下輸出電壓精度。芯片還具有極低的靜態工作電流，芯片待機功耗低于75mW。

CR5216針對各種情況設計了一系列完善的保護措施，包括逐周期峰值電流限制、VDD過壓保護、FB開路保護、輸出短路保護、前沿消隱、過溫保護、電源鉗位和欠壓鎖定功能。在FB上拉電阻開路，F(xiàn)B下拉電阻短路，輸出二極管開路或者短路，變壓器繞組短路，CS引腳電阻開路等故障條件下都能有效保護，使得芯片具有更高的可靠性。

主要特點

● 低啟動電流

● 恒壓精度可達±5%、恒流精度可達±5%

● 全電壓范圍內高精度恒壓和恒流輸出

● 動態負載響應功能

● 可編程CC/CV模式控制

● 高能效QR控制模式

● 內置初級電感量偏差補償功能

● 內置輸出線電壓補償功功能

● 內置全電壓功率自適應補償功能

● 無音頻噪音控制技術

● VDD端過壓、欠壓保護功能

● VDD端鉗位電路

● 內置輸出過壓保護功能

● 內置FB開路、短路保護功能

● 內置輸出二極管開路、短路保護功能

● 內置前沿消隱電路

● 逐周期電流限制

● 過載保護功能

● 過溫保護功能

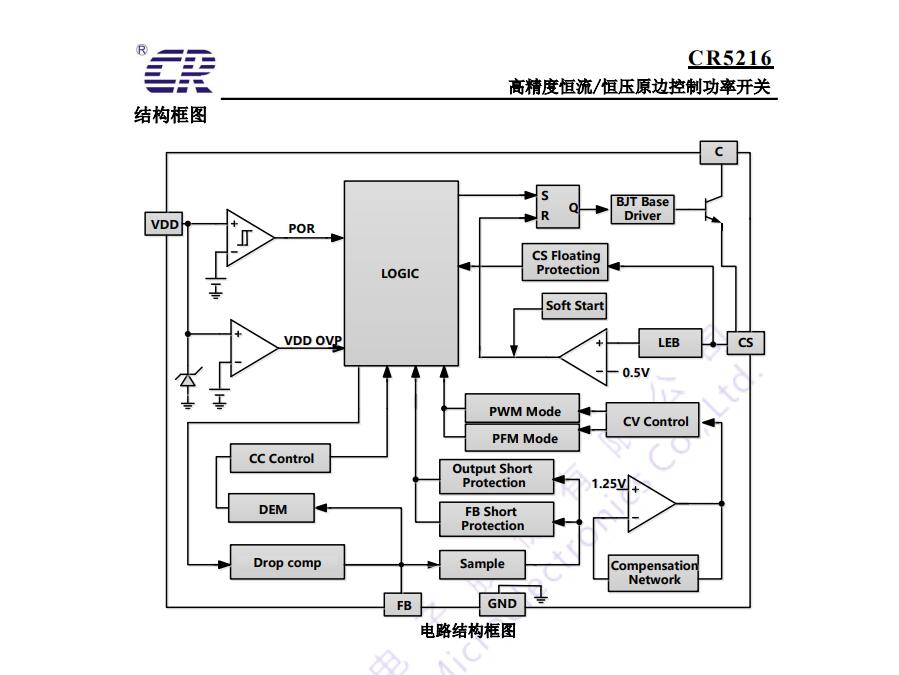

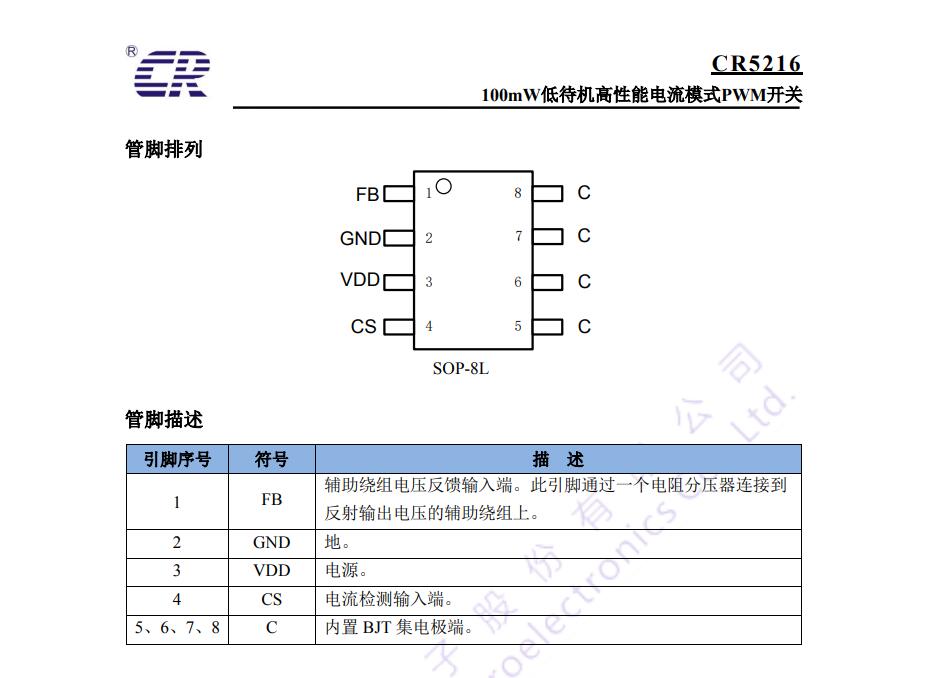

● SOP-8L綠色封裝

基本應用

● 小功率電源適配器

● 蜂窩電話充電器

● 圣誕燈、LED驅動器

● 替代線性調整器和RCC
