啟臣微 CR52178SF 自供電PSR-BJT功率開關芯片

產品概述

CR52178是一款外圍應用電路極度簡化的高性能原邊檢測控制的PWM開關，具有快速啟動功能，啟動時間更短。CR52178內部采用了多模式控制的效率均衡技術，用于減少芯片系統待機功耗和提升效率，同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保-證了芯片在批量生產過程中CC/CV輸出精度，內置的全電壓功率自適應補償技術保-證了系統在全電壓范圍（90V~264V）內輸出恒定的功率�？梢怨ぷ髟陔p繞組和三繞組應用系統下，自供電功能保-證芯片能夠在任何條件下正常工作，極簡的外圍應用仍然能夠保-證電源系統的穩定可靠工作。

CR52178集成了多種功能和保護特性，包括欠壓鎖定（UVLO），軟啟，過溫保護（OTP），逐周期電流限制（OCP），F(xiàn)B 引腳開路和懸空保護，輸出短路保護，前沿消隱等，使得芯片具有更高的可靠性。

芯片特性

●  內置快速啟動省啟動電阻，省FB下偏電阻，自供電省供電二極管

●  內置峰值電流檢測，省電流采樣電阻

●  原邊檢測拓撲結構，無需光耦和TL431

●  全電壓范圍內高精度恒壓和恒流輸出，可編程CC/CV模式控制路

●  內置輸出線電壓補償功能

●  內置初級電感量偏差補償功能

●  內置全電壓功率自適應補償功能

●  內置過溫度保護功能

●  內置FB開路和短路保護功能

●  內置前沿消隱，逐周期過流保護

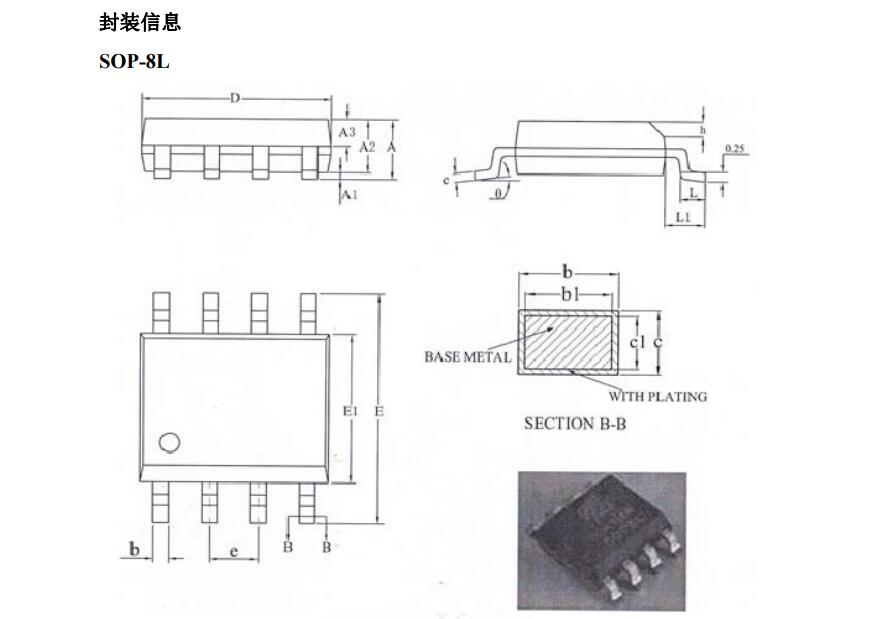

●  高功率密度封裝，四引腳散熱

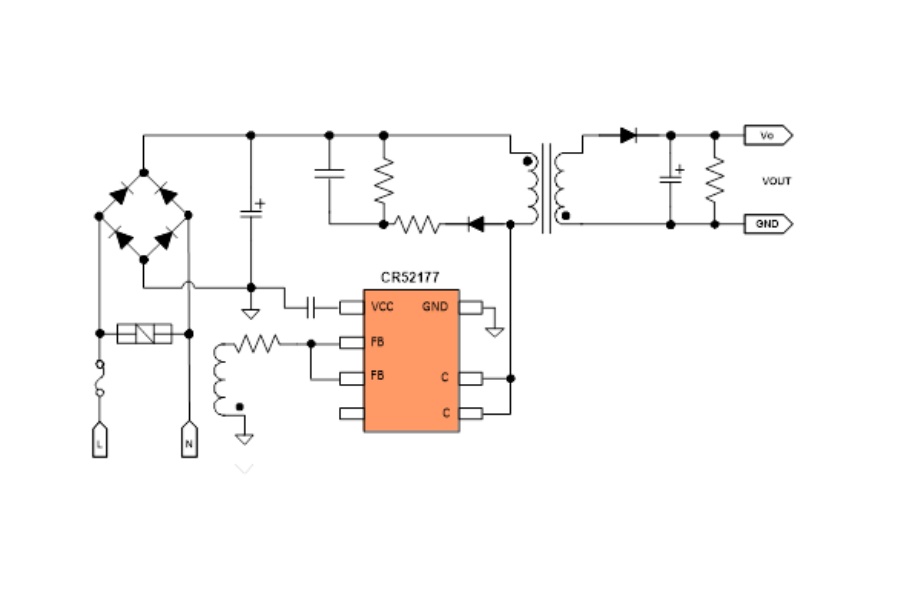

基本應用

● 小功率電源適配器

● 圣誕燈、 LED驅動器

● 蜂窩電話充電器

● 替代線性調整器和RCC
