科瑞芯電子代理 CR6212BSM 啟臣微開關芯片

產品概述

CR6212B是一款高性能原邊檢測控制的PWM開關，待機功耗小于75mW。

CR6212內部采用了多模式控制的效率均衡技術，用于優化芯片系統待機功耗和提升效率，同時采用了初級電感量補償技術和內部集成的輸出線電壓補償技術，保-證了芯片在批量生產過程中CC/CV輸出精度，內置的全電壓功率自適應補償技術保-證了系統在全電壓范圍(90V-264V)內輸出恒定的功率。

CR6212B集成了多種功能和保護特性，包括欠壓鎖定(UVLO)，VDD過壓保護(OVP),軟啟動，過溫保護(OTP)，逐周期電流限制(OCP)，所有引腳懸空保護，輸出短路保護，內置前沿消隱電路，輸出整流二極管短路保護電路，輸出過壓保護電路�？删幊梯斎肭穳罕Ｗo(hù)和輸入過壓保護，使得芯片具有更高的可靠性。

主要特點

● 待機功耗低于75mW

● 原邁檢測拓?fù)浣Y(jié)構， 無需光耦和IL431

● 全電壓范圍內高精度恒壓和恒流輸出

● 可編程CC/CV模式控制

● 高能效頻率反走QR控制模式

● 內置輸出線電壓補償功能

● 內置初級電感量偏差補償功能

● 可編程輸入欠壓保護和輸入過壓保護

● 動態負載響應功能

● 內置過溫度保護功能

● 內置輸出短路保護功能

● 內置前沿消隱

● 啟動電流和工作電流低

● VDD過壓保護

● 逐周期過流保護

● 內置輸出整流二極管短路保護

● 內置輸出過壓保護功能

● 內置所有PIN腳懸空保護功能

● 4個引腳散熱

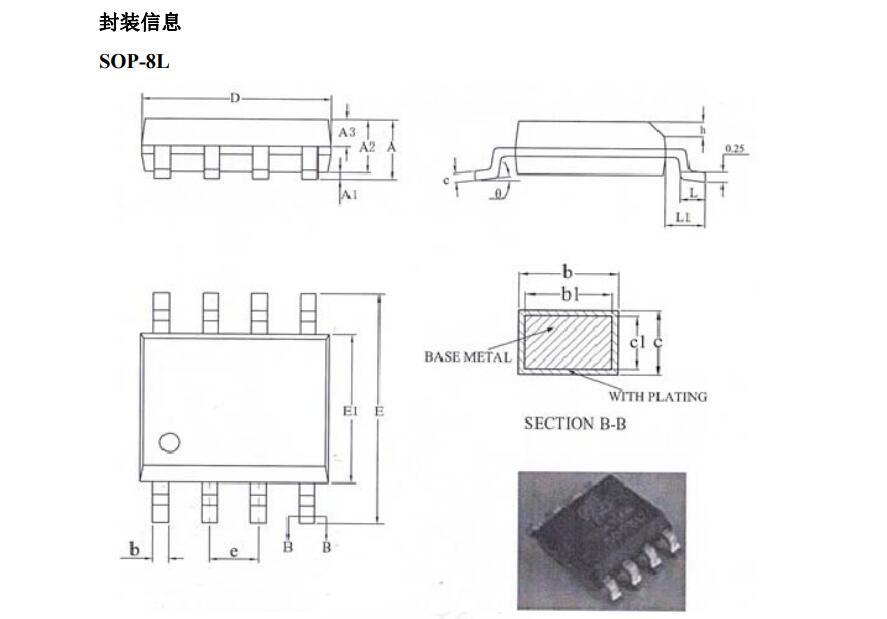

● SOP-8L綠色封裝

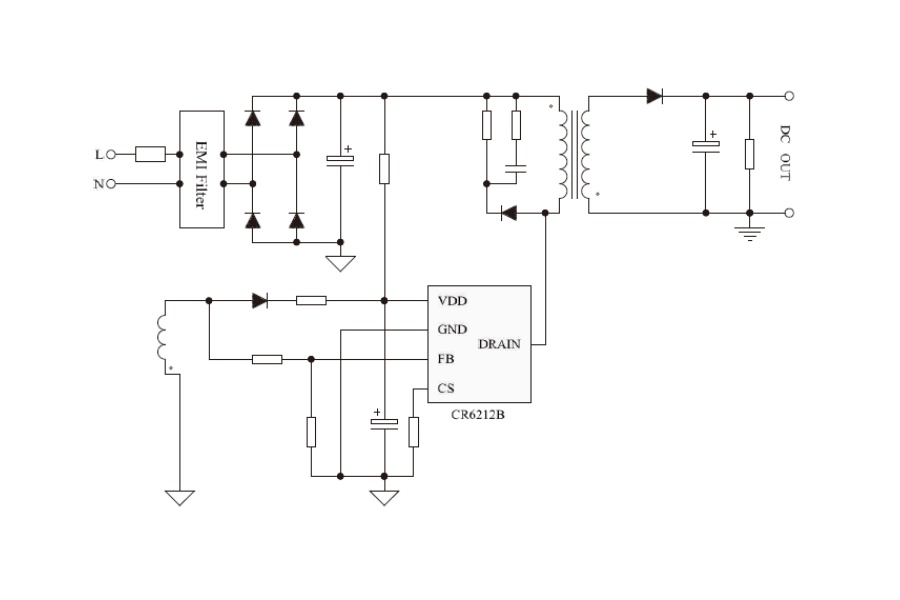

基本應用

● 小功率電源適配器

● 輔助電源

● 智能設備充電器
