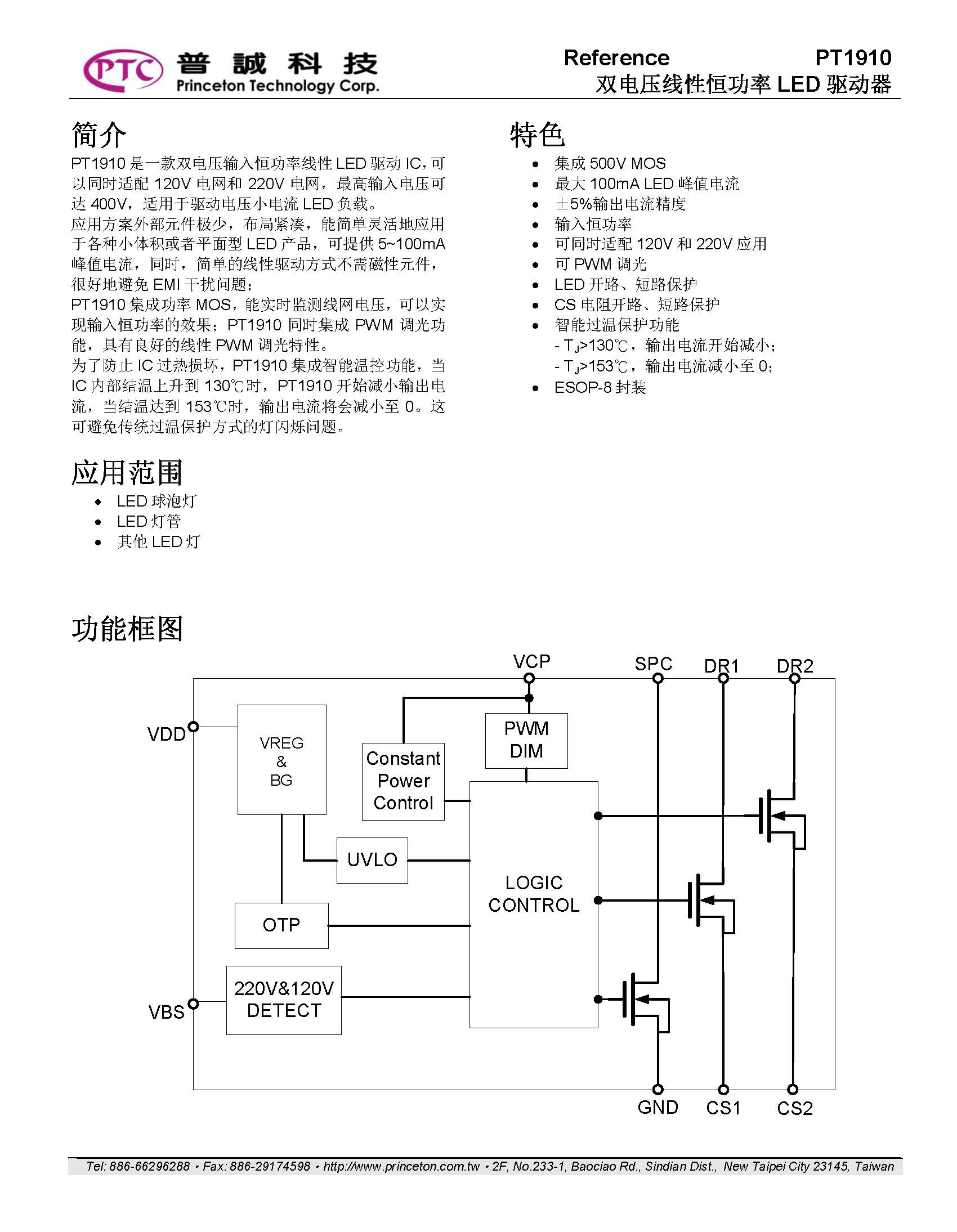

普誠 PT1910 線性恒流驅動IC 可同時適配120V和220V應用

簡介

PT1910是一款雙電壓輸入恒功率線性LED驅動IC，可以同時適配120V電網和220V電網，輸入電壓可達400V，適用于驅動電壓小電流LED負載。應用方案外部元件極少，布局緊湊，能簡單靈活地應用于各種小體積或者平面型LED產品，可提供5~100mA峰值電流，同時，簡單的線性驅動方式不需磁性元件，很好地避免EMI干擾問題。

PT1910集成功率MOS，能實時監測線網電壓，可以實現輸入恒功率的效果；PT1910同時集成PWM調光功能，具有良好的線性PWM調光特性。

為了防止IC過熱損壞，PT1910集成智能溫控功能，當IC內部結溫上升到130℃時，PT1910開始減小輸出電流，當結溫達到153℃時，輸出電流將會減小至0。這可避免傳統過溫保護方式的燈閃爍問題。

特征

● 集成500V MOS

● 100mA LED峰值電流

● ±5%輸出電流精度

● 輸入恒功率

● 可同時適配120V和220V應用

● 可PWM調光

● LED開路、短路保護

● CS電阻開路、短路保護

● 智能過溫保護功能

-Tj>130℃，輸出電流開始減��；

-Tj>153℃，輸出電流減小至0；

● ESOP-8封裝

應用范圍

● LED球泡燈

● LED燈管

● 其他LED燈
