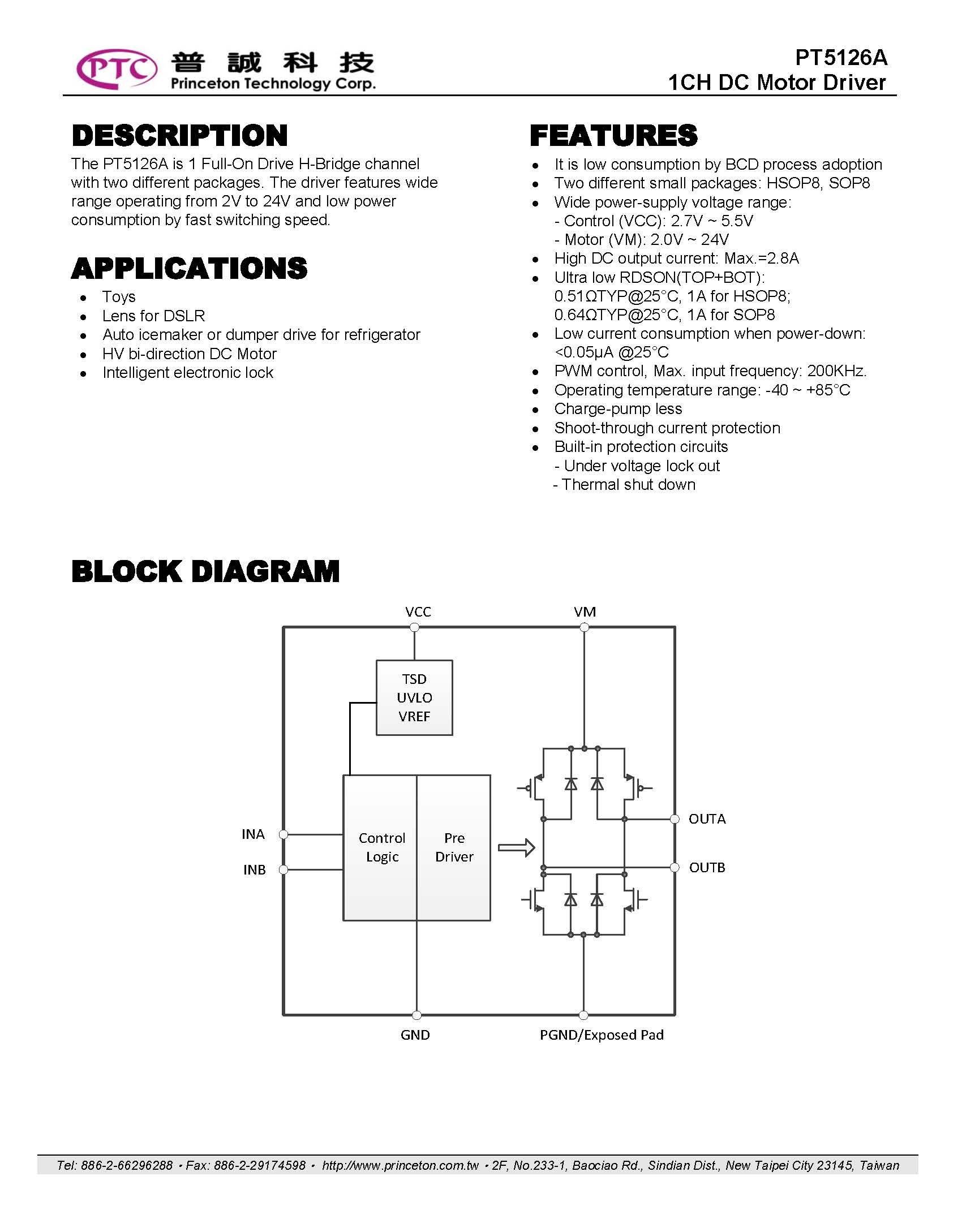

PCT普誠 PT5126A 全驅動H橋驅動器 采用BCD工藝

描述

PT5126A是一個全驅動H橋通道，有兩個不同的封裝。該驅動器具有2V至24V的寬范圍工作以及快速切換速度的低功耗。

特征

● 采用BCD工藝消耗低

●兩種不同的小包裝：HSOP8、SOP8

●寬電源電壓范圍

-控制（VCC）：2.7V~5.5V

-電機（VM）：2.0V~24V

●高直流輸出電流：最大=2.8A

●超低RDSON（TOP+BOT）：

0.51ΩTYP@25°C，HSOP8為1A

0.64ΩTYP@25°C，SOP8為1A

●斷電時電流消耗低：在25C時小于0.05μA

●PWM控制，最大輸入頻率：200KHz

●工作溫度范圍：-40~+85℃

●電荷泵較少

●通過電流保護射擊

●內置保護電路

-欠壓鎖定

-熱關機

應用

●玩具

●單反鏡頭

●冰箱自動制冰機或翻斗車驅動

●高壓雙向直流電機

●智能電子鎖
