英集芯 IP6535L 內置功率MOS的同步降壓轉換器

簡介

IP6535L是一款集成同步開關的降壓轉換器、支持多種輸出快充協議，為車載充電器、快充適配器、智能排插提供完整的解決方案。

IP6535L內置功率MOS，輸入電壓范圍是5.4V到30V，輸出電壓范圍是3V到12V，能提供36W的輸出功率，能夠根據識別到的快充協議自動調整輸出電壓和電流，典型輸出電壓和電流有5V/3A，9V/3A，12V/3A。

IP6535L集成多種快充輸出協議，可以通過DP/DM來自動識別輸出端接入設備所支持的快充協議，然后自動調整輸出電壓和電流。IP6535L支持的快充協議有DCP（蘋果、三星和BC1.2）、高通QC2.0/QC3.0、三星快充協議AFC、華為快充協議FCP和高壓SCP。

IP6535L有多種保護功能，具有輸入過壓、欠壓保護，輸出欠壓、過流和短路保護等功能。

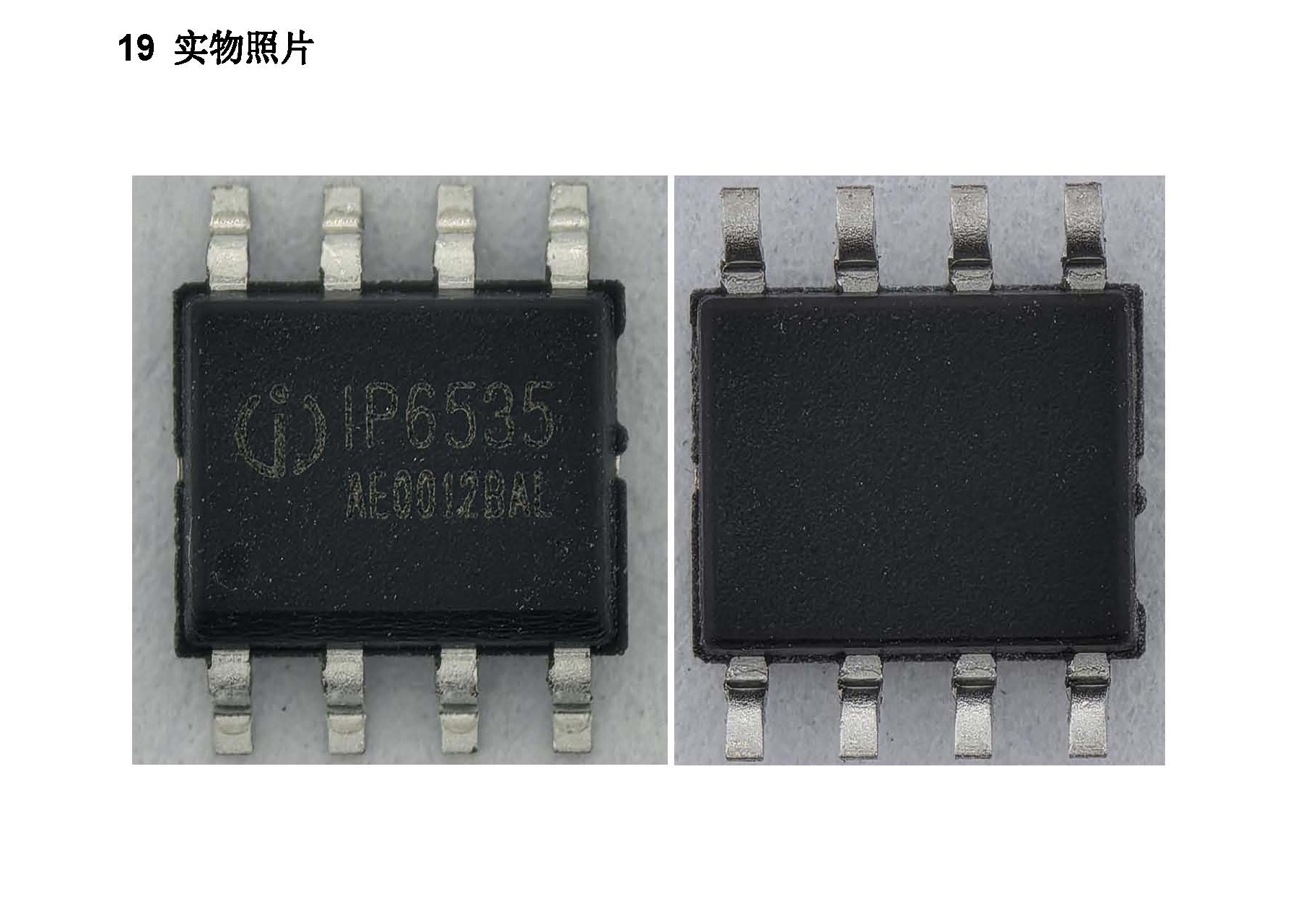

IP6535L采用SOP8L封裝。

特性

● 同步開關降壓轉換器

內置功率MOS

輸入電壓范圍：5.4V到30V

輸出電壓范圍：3V到12V，根據快充協議自動調整

輸出具有CV/CC特性

VIN=24V，VOUT=5V/3A，板端轉換效率為93.61%

軟啟動功能

輸出電壓線補功能，線補電壓80mV@1A

● 輸出快充

支持Apple、三星和BC1.2協議

支持高通QC2.0和QC3.0

支持三星快充協議AFC

支持華為快充協議FCP

支持華為快充協議高壓SCP

● 多重保護、高可靠性

輸入過壓和欠壓保護

輸出欠壓、短路和過流保護

整機過溫保護

輸入直流耐壓30V

ESD 4KV
