產品詳情

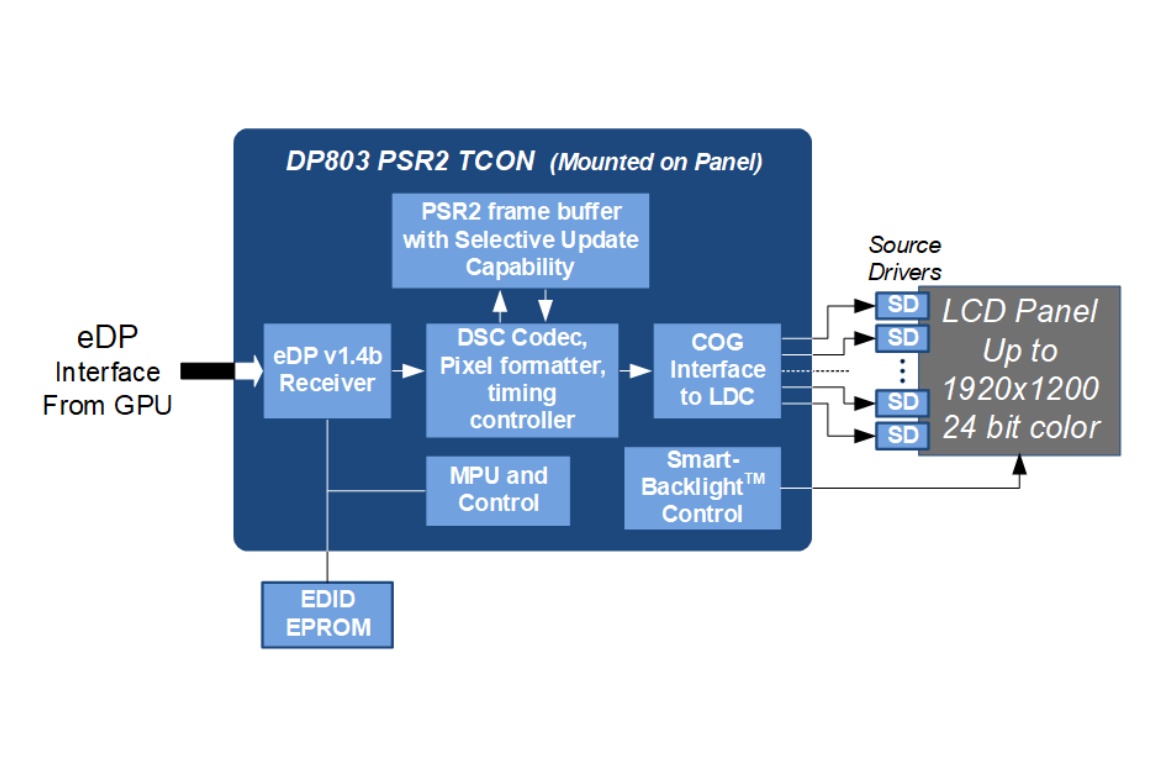

PARADE譜瑞科技 DP803TQFN66G-A1 液晶面板應用方案

特征

● 嵌入式DisplayPort輸入

符合VESA嵌入式DisplayPort?標準1.4b

支持1或2通道主鏈路配置和2.7或1.62-Gbps鏈路速率

支持全鏈路訓練、快速鏈路訓練和無鏈路訓練

支持18/24位RGB顏色格式輸入

支持DisplayPort標準SSC 0.5%向下擴展

● PSR（面板自刷新）

支持eDP v1.3中引入的面板自刷新版本1（PSR）

支持eDP v1.4b中引入的帶選擇性更新的面板自刷新（PSR2），帶或不帶AUX幀同步

支持英特爾媒體緩沖區(qū)優(yōu)化（MBO）

支持高達1920×1200分辨率和24位RGB顏色格式的PSR/PSR2

支持單幀更新

● 刷新率切換模式

支持無縫顯示刷新率切換（sDRRS）、動態(tài)刷新率（DRR）和與PSR共存的nvDPS

支持微軟48Hz視頻播放模式

支持AMD免費同步和VESA自適應同步

支持Nvidia G-Sync（直接驅動型G-Sync）

● 內容保護

支持eDP身份驗證選項：交替加擾重置（ASSR）

● 面板接口

支持高達1920×1200的所有尺寸的面板，18/24位RGB本機顏色格式

支持高達2D 4端口（TQFN）/2D 6端口（WFBGA）或1D 6端口的點對點COG接口

COG接口引腳交換和內部數據交換提供了靈活的TCON PCB設計

支持COG接口上額外的接收器生成的SSC時鐘調制：中心擴頻從0.25%到2.0%

● TCON接口

支持雙柵極和三柵極像素結構

集成TCON和可編程TCON控制信號生成

完全可編程的行驅動器和列驅動器控制I/O

● 視頻處理

CrystalFree技術——無需外部計時參考

將LUT內容存儲在EEPROM中，以支持伽瑪校正、顏色引擎和FRC

支持可編程BIST或老化模式

支持VESA顯示流壓縮（DSC）

● 背光控制

Parade獨*有的Smart Backlight功能，可優(yōu)化顏色和功率

● 控制接口

I2C主控器，用于加載寄存器初始值或功能擴展

● 硬件驅動的電源管理

● 內置ESD保護

HBM 8kV，MM 400V，CDM 2000V

● 包裝選項

66針5×10mm2 TQFN RoHS無鹵封裝

102球9×3.5mm2 WFBGA RoHS無鹵封裝
