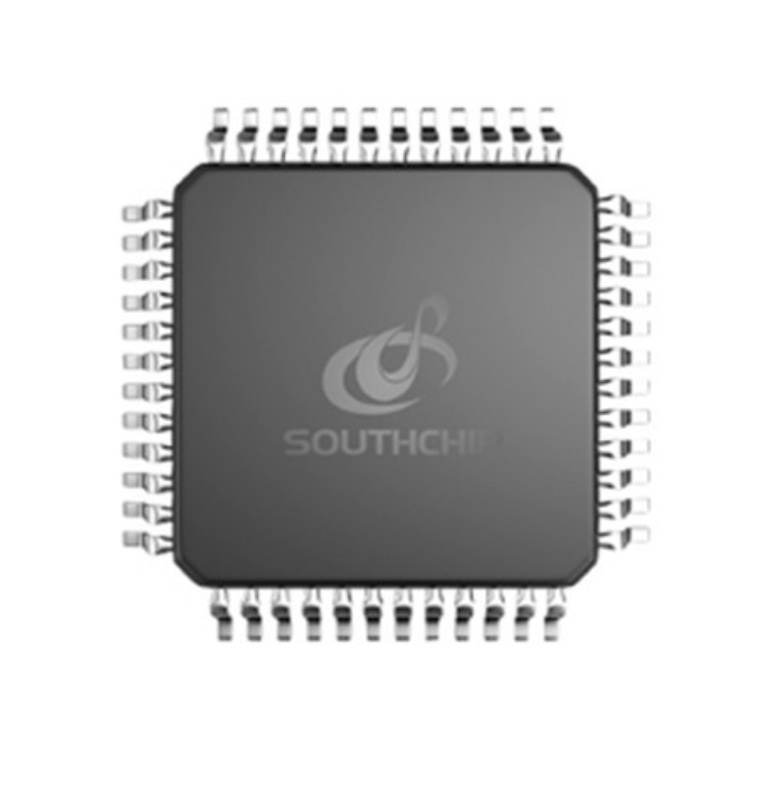

科瑞芯深圳供應 SC87580 南芯USB PD解決方案

介紹

SC87580Q是一款完全集成的USB PD解決方案。它集成了一顆帶4個開關管的升降壓轉換器和一個USB PD控制器。SC87580Q在4.5V至36V的寬輸入電壓下工作，可輸出3.3V至22.5V電壓以支持各種應用。在一定的輸入電源范圍內，它支持高達5A的連續輸出電流。

SC87580Q支持帶PPS的USB PD3.1協議，并支持BC1.2的DCP 、1.2V/1.2V模式、3A Divider模式。它還支持FC2.0/FC3.0和華為FCP等協議。

SC87580Q內置升降壓轉換器采用電流模式控制方案。開關頻率可通過I2C設置為280kHz/420kHz/560kHz。SC87580Q還提供可選展頻以優化EMI性能。

當電池電壓較低或溫度較高時，SC87580Q支持靈活的電源管理狀態機。當在雙PD端口中使用兩個SC87580Q時，芯片內部控制邏輯可以智能的分配總功率。

SC87580Q提供輸入過壓保護、輸出過壓保護、逐周期電流限制、DP/DM/CCX電池短路保護、輸出短路保護、平均輸出電流限制和熱關斷保護。

SC87580Q采用22引腳4mm x 5mm可潤濕側翼QFN封裝。
