單節鋰方案CN3761上海如韻4A單節鋰電池充電管理集成電路

        CN3761是PWM降壓模式單節鋰電池充電管理集成電路，獨立對單節鋰電池充電進行管

理，具有封裝外形小，外圍元器件少和使用簡單等優點。CN3761具有涓流，恒流和恒壓充電

模式，非常適合鋰電池充電管理。在恒壓充電模式，CN3761將電池電壓調制在4.2V，也可以

通過一個外部的電阻向上調整；在恒流充電模式，充電電流通過一個外部電阻設置。對于深度

放電的鋰電池，當電池電壓低于恒壓充電電壓的66.5%(典型值)時，CN3761用所設置的恒流充

電電流的17.5%對電池進行涓流充電。在恒壓充電階段，充電電流逐漸減小，當充電電流降低

到恒流充電電流的16%時，充電結束。在充電結束狀態，如果電池電壓下降到恒壓充電電壓的

95.5%，自動開始新的充電周期。當輸入電源掉電或者輸入電壓低于電池電壓時，CN3761自

動進入睡眠模式。其它功能包括輸入低電壓鎖存，電池端過壓保護和充電狀態指示等。

CN3761 采用10 管腳SSOP 封裝。

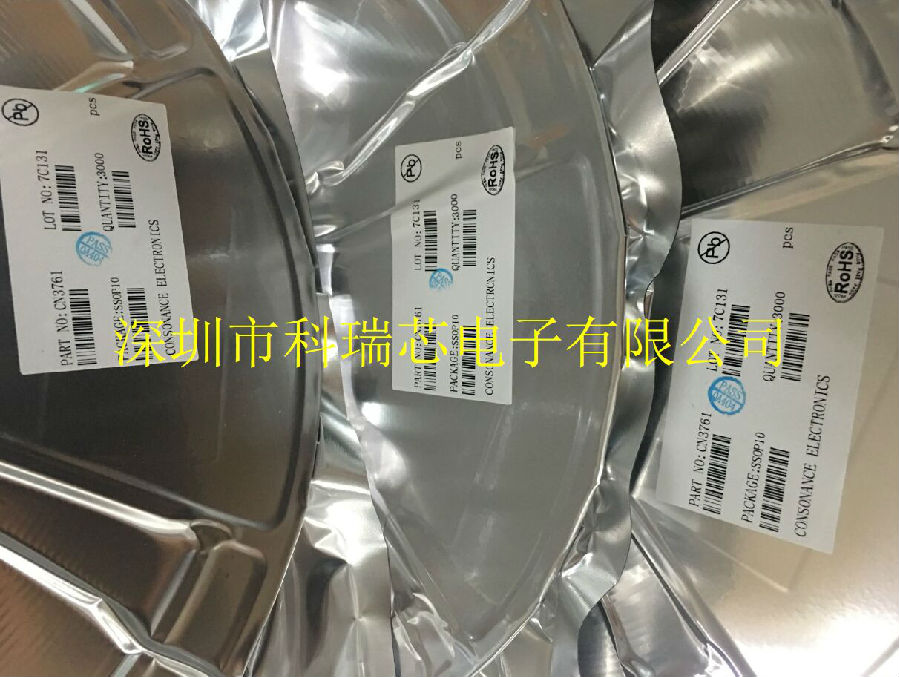

產品實拍圖：

CN3761 產品特點：
