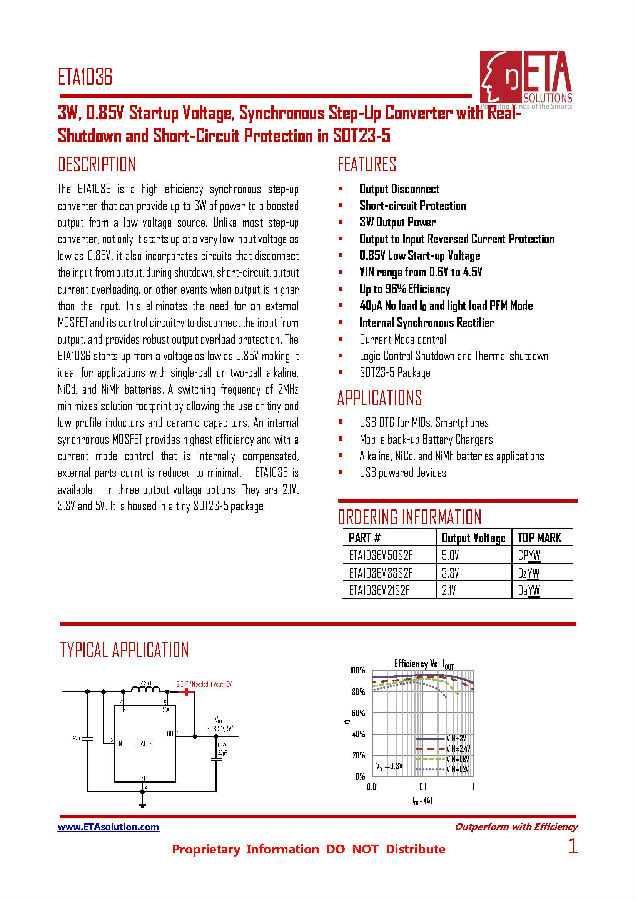

深圳市科瑞芯電子代理——鈺泰ETA1036V33S2F，SOT23-5中的3W、0.85V啟動電壓、帶實際關斷和短路保護的同步升壓轉換器，可應用在用于MID、智能手機的USB OTG、移動備用電池充電器、堿性、鎳鎘和鎳氫電池應用、USB供電設備。

描述

ETA1036是一種高效同步升壓轉換器，可以從低電壓源向升壓輸出提供高達3W的功率。與大多數升壓轉換器不同，它不僅在低至0.85V的極低輸入電壓下啟動，還包含在關機、短路、輸出電流過載或輸出高于輸入的其他事件中斷開輸入與輸出的電路。這消除了外部MOSFET及其控制電路將輸入與輸出斷開的需要，并提供了強大的輸出過載保護。ETA1036的啟動電壓低至0.85V，非常適合單電池或雙電池堿性、鎳鎘和鎳氫電池的應用。2MHz的開關頻率通過允許使用微小和低輪廓的電感器和陶瓷電容器，最大限度地減少了解決方案的占地面積。內部同步MOSFET提供最高的效率，并具有內部補償?shù)碾娏髂Ｊ娇刂�，將外部零件�?shù)量減少到最小。ETA1036有三種輸出電壓選項。它們是2.1V、3.3V和5V。它被封裝在一個微小的SOT23-5封裝中。

特征

■輸出斷開

■短路保護

■3W輸出功率

■輸出到輸入反向電流保護

■0.85V低啟動電壓

■車輛識別號范圍為0.6V至4.5V

■效率高達96%

■40μA空載IQ和輕載PFM模式

■內部同步整流器

■電流模式控制

■邏輯控制停機和熱停機

■SOT23-5封裝
