型號(PratNumber) | ETA1136S2F |
數量(QTY.) | 45000 |
廠家(Brand) | ETA/鈺泰 |
封裝(Package) | SOT23-5 |
批號(DC.) | 24+ |
聯系人(contact) | 顏先生/William |
電話(contact) | 0755-82170220,21001680 |
PDF(PDF.) | |
詢價(Inquire) |

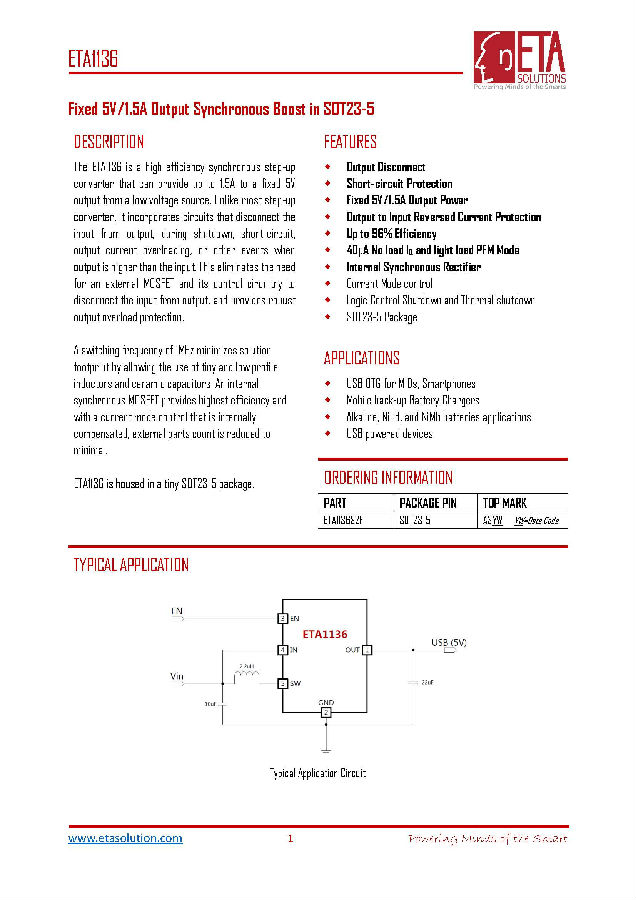

原廠授權代理,鈺泰ETA1136S2F,SOT23-5中5V/1.5A輸出同步升壓固定,可應用在用于MID、智能手機的USB OTG、移動備用電池充電器、堿性、鎳鎘和鎳氫電池應用、USB供電設備。
說明
ETA1136是一款高效同步升壓轉換器,可以從低壓電源向固定5V輸出高達1.5A的電流。與大多數升壓轉換器不同,它集成了在關機、短路、輸出電流過載或其他輸出高于輸入的情況下斷開輸入與輸出的電路。這就不需要外部MOSFET及其控制電路來斷開輸入和輸出,并提供了強大的輸出過載保護。
1MHz的開關頻率允許使用小型和薄型電感和陶瓷電容,從而將解決方案占用空間降至***。內部同步MOSFET提供的效率,并且具有內部補償?shù)碾娏髂J娇刂疲獠坎考䲠?shù)量減少到最小。
ETA1136封裝在一個小型SOT23-5封裝中。
特征
■ 輸出斷開
■ 短路保護
■ 固定5V/1.5A輸出功率
■ 輸出到輸入反向電流保護
■ 效率gao達96%
■ 40μA空載IQ和輕載PFM模式
■ 內部同步整流器
■ 電流模式控制
■ 邏輯控制停機和熱停機
■ SOT23-5封裝
