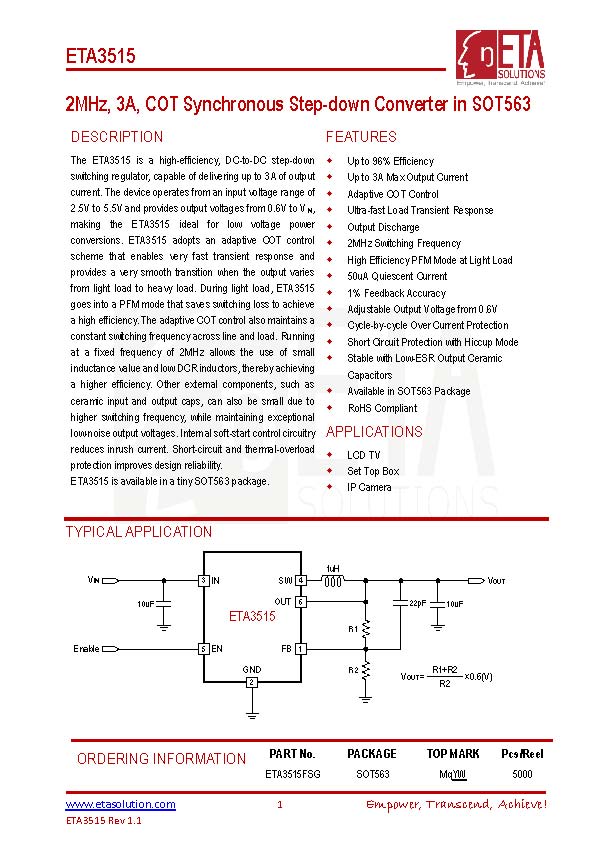

深圳市科瑞芯電子代理，鈺泰ETA3515FSG，SOT563中的2MHz、3A、COT同步降壓轉換器，可應用在液晶電視、機頂盒和IP攝像頭。

描述

ETA3515是一款高效的DC-DC降壓開關穩壓器，能夠提供高達3A的輸出電流。該設備的輸入電壓范圍為2.5V至5.5V，提供0.6V至VIN的輸出電壓，使ETA3515成為低壓電源轉換的理想選擇。ETA3515采用自適應COT控制方案，可實現非常快速的瞬態響應，并在輸出從輕負載到重負載變化時提供非常平滑的過渡。在輕負載期間，ETA3515進入PFM模式，該模式節省了開關損耗以實現高效率。自適應COT控制還保持線路和負載上的恒定開關頻率。以2MHz的固定頻率運行允許使用小電感值和低DCR電感器，從而實現更高的效率。其他外部組件，如陶瓷輸入和輸出帽，由于開關頻率較高，也可以很小，同時保持出色的低噪聲輸出電壓。內部軟啟動控制電路可減少涌入電流。短路和熱過載保護提高了設計可靠性。

ETA3515采用微小的SOT563封裝。

特征

◆ 效率高達96%

◆ 最大輸出電流高達3A

◆自適應COT控制

◆超快負載瞬態響應

◆2MHz頻率

◆強制PWM模式

◆1%反饋準確率

◆輸出電壓可從0.6V調節

◆逐周期過電流保護

◆打嗝模式短路保護

◆低ESR輸出陶瓷電容器穩定

◆采用SOT563封裝

◆符合RoHS標準
