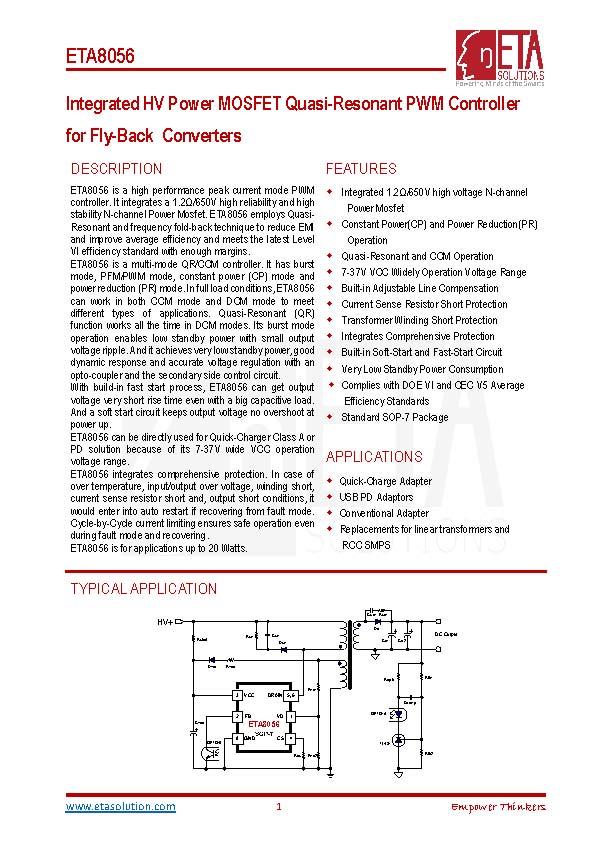

鈺泰ETA8056S7A，用于反激變換器的集成高壓功率MOSFET準諧振PWM控制器，采用SOP-7封裝，可應用在快速充電適配器、USB PD適配器、常規適配器、更換線性變壓器和RCC SMPS。

描述

ETA8056是一款高性能峰值電流模式PWM控制器。它集成了1.2Ω/650V高可靠性和高穩定性的N溝道功率Mosfet。ETA8056采用準諧振和頻率折返技術來減少電磁干擾，提高平均效率，并滿足最新的VI級效率標準，留有足夠的余量。

ETA8056是一種多模式QR/CCM控制器。它具有突發模式、PFM/PWM模式、恒功率（CP）模式和功率降低（PR）模式。在滿載條件下，ETA8056可以在CCM模式和DCM模式下工作，以滿足不同類型的應用。準諧振（QR）功能在DCM模式下始終工作。其突發模式操作可實現低待機功率和小輸出電壓紋波。它通過光耦合器和次級側控制電路實現了非常低的待機功率、良好的動態響應和精確的電壓調節。通過內置快速啟動過程，ETA8056即使在大電容負載的情況下也可以獲得非常短的輸出電壓上升時間。軟啟動電路使輸出電壓在通電時不會過沖。

ETA8056可直接用于快速充電器A類或PD解決方案，因?yàn)槠?-37V寬VCC工作電壓范圍。

ETA8056集成了全面保護。如果出現超溫、輸入/輸出過壓、繞組短路、電流感測電阻器短路和輸出短路的情況，如果從故障模式中恢復，它將進入自動重啟。逐周期限流確保即使在故障模式和恢復期間也能安全運行。

ETA8056適用于功率高達20瓦的應用。

特點

● 集成1.2Ω/650V高壓N溝道功率Mosfet

● 恒功率 (CP) 和功率降低 (PR) 運行

● 準諧振和CCM操作

● 7-37V VCC寬工作電壓范圍

● 內置可調線路補償

● 電流檢測電阻短路保護

● 變壓器繞組短路保護

● 集成全-面保護

● 內置軟啟動和快速啟動電路

● 極低的待機功耗

● 符合DOE VI和CEC V5平均效率標準

● 標準SOP-7封裝
