| 型號(PratNumber) | ETA9085E10 |
| 數量(QTY.) | 80000 |
| 廠家(Brand) | ETA/鈺泰 |
| 封裝(Package) | ESSOP-10 |
| 批號(DC.) | 24+ |
| 聯系人(contact) | 顏先生/William |
| 電話(contact) | 0755-82170220,21001680 |
| PDF(PDF.) |
|
| 詢價(Inquire) |

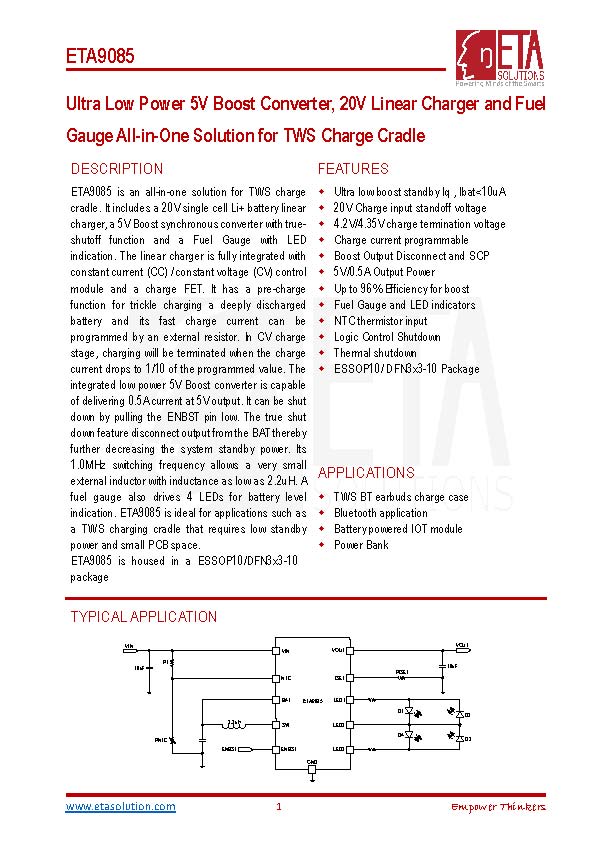

鈺泰ETA9085E10，TWS充電座的超低功耗5V升壓轉換器、20V線性充電器和燃油表一體化解決方案，采用ESSOP-10封裝，可應用在TWS BT耳機充電盒、 藍牙應用程序、電池供電的物聯網模塊和充電寶。
描述
ETA9085是TWS充電座的一體化解決方案。它包括一個20V單節鋰電池線性充電器、一個具有真正關閉功能的5V Boost同步轉換器和一個帶LED指示的燃油表。線性充電器與恒流（CC）/恒壓（CV）控制模塊和充電FET完全集成。它具有預充電功能，可對深度放電的電池進行涓流充電，其快速充電電流可由外部電阻器編程。在CV充電階段，當充電電流降至編程值的1/10時，充電將終止。集成的低功耗5V Boost轉換器能夠在5V輸出下提供0.5A電流。通過將ENBST引腳拉低，可以關閉它。真正的關閉功能會斷開BAT的輸出，從而進一步降低系統待機功率。其1.0MHz的開關頻率允許使用電感低至2.2uH的非常小的外部電感器。燃油表還驅動4個LED指示電池電量。ETA9085非常適合需要低待機功率和小PCB空間的TWS充電座等應用。
ETA9085采用ESSOP10/DFN3x3-10封裝
特征
■ 超低升壓待機Iq，Ibat<10uA
■ 20V充電輸入隔離電壓
■ 4.2V/4.35V充電終止電壓
■ 充電電流可編程
■ 增壓輸出斷開和SCP
■ 5V/0.5A輸出功率
■ 提高效率高達96%
■ 燃油表和LED指示燈
■ NTC熱敏電阻輸入
■ 邏輯控制停機
■ 熱關機
■ ESSOP10/DFN3x3-10封裝
