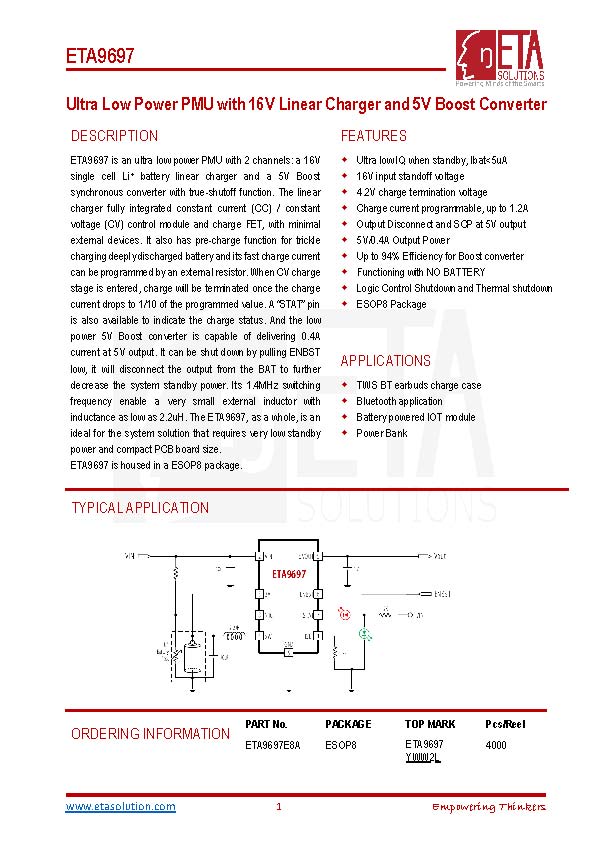

鈺泰ETA9697E8A，配備16V線性充電器和5V升壓轉換器的超低功耗PMU，采用ESOP-8封裝，可應用在TWS藍牙耳機充電盒、藍牙應用程序、電池供電的物聯網模塊和移動電源。

描述

ETA9697是一款具有2個通道的超低功耗PMU：一個16V單電池Li+電池線性充電器和一個具有真正關閉功能的5V Boost同步轉換器。線性充電器完全集成了恒流（CC）/恒壓（CV）控制模塊和充電FET，外部設備最少。它還具有涓流充電深度放電電池的預充電功能，其快速充電電流可以通過外部電阻器編程。當進入CV充電階段時，一旦充電電流降至編程值的1/10，充電將終止。“STAT”引腳也可用于指示充電狀態。低功耗5V Boost轉換器能夠在5V輸出下提供0.4A電流。通過將ENBST拉低可以關閉它，它將斷開BAT的輸出，以進一步降低系統待機功率。

其1.4MHz的開關頻率使電感低至2.2uH的非常小的外部電感器成為可能。ETA9697作為一個整體，是需要非常低的待機功率和緊湊的PCB板尺寸的系統解決方案的理想選擇。

ETA9697采用ESOP8封裝。

特征

待機時智商極低，Ibat<5uA

16V輸入隔離電壓

4.2V充電終止電壓

充電電流可編程，最高可達1.2A

輸出斷開，SCP為5V輸出

5V/0.4A輸出功率

升壓轉換器的效率高達94%

無電池運行

邏輯控制停機和熱停機

ESOP8封裝
