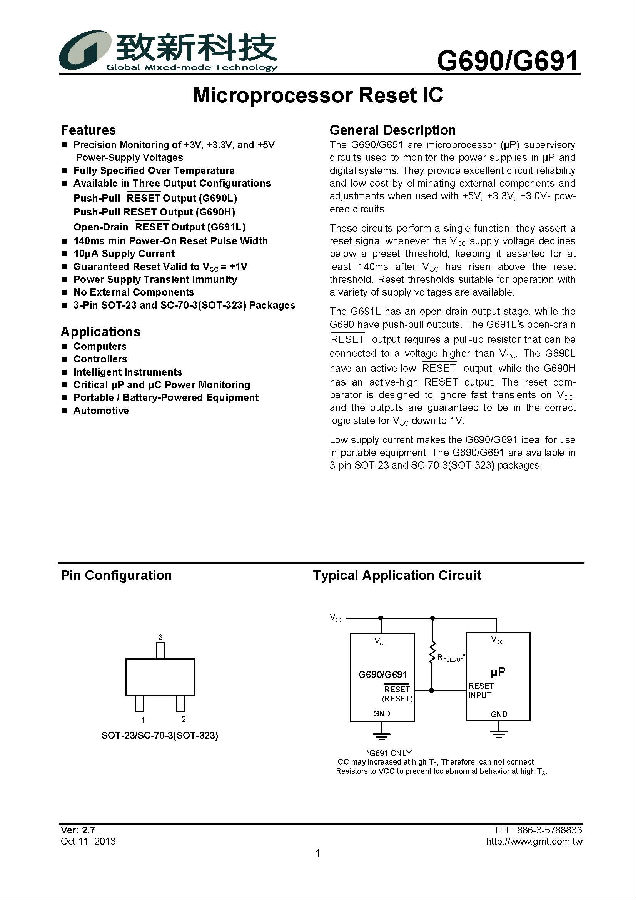

G690L293T71Uf是微處理器（μP）監控電路，用于監控μP和數字系統中的電源，采用SOT-23封裝

一般說明

G690/G691是微處理器（μP）監控電路，用于監控μP和數字系統中的電源。當與+5V、+3.3V、+3.0V供電的電路一起使用時，它們通過消除外部組件和調整來提供出色的電路可靠性和低成本。

這些電路執行單一功能：每當VCC電源電壓降至預設閾值以下時，它們都會發出復位信號，并在VCC升至復位閾值以上后至少140毫秒內保持該信號。適用于各種電源電壓操作的重置閾值可用。

G691L具有開漏輸出級，而G690具有推挽輸出。G691L的漏極開路復位輸出需要一個上拉電阻器，該電阻器可以連接到高于VCC的電壓。G690L具有低有效復位輸出，而G690H具有高有效復位輸出。復位比較器被設計為忽略VCC上的快速瞬變，并且輸出保證在VCC低至1V的情況下處于正確的邏輯狀態。低電源電流使G690/G691成為便攜式設備的理想選擇。

G690/G691提供3引腳SOT-23和SC-70-3（SOT-323）封裝。

特征

■ +3V、+3.3V和+5V的精確監測

■ 電源電壓

■ 完全指定超溫

■ 提供三種輸出配置

■ 推拉復位輸出（G690L）

■ 推拉復位輸出（G690H）

■ 開路漏極復位輸出（G691L）

■ 最小通電復位脈沖寬度140ms

■ 10μA電源電流

■ 保證復位有效至VCC=+1V

■ 電源瞬態抗擾度

■ 無外部組件

■ 3引腳SOT-23和SC-70-3（SOT-323）封裝

應用

■ 計算機

■ 控制器

■ 智能儀器

■ 臨界μP和μC功率監測

■ 便攜式/電池供電設備

■ 汽車
