型號(PratNumber) | GL3590-OV3S1 |
數量(QTY.) |
40000
|
廠家(Brand) | GENESYS/創惟科技 |
封裝(Package) | QFN-76 |
批號(DC.) | 24+ |
聯系人(contact) | 顏先生/William |
電話(contact) | 0755-82170220,21001680 |
PDF(PDF.) | |
詢價(Inquire) |
|

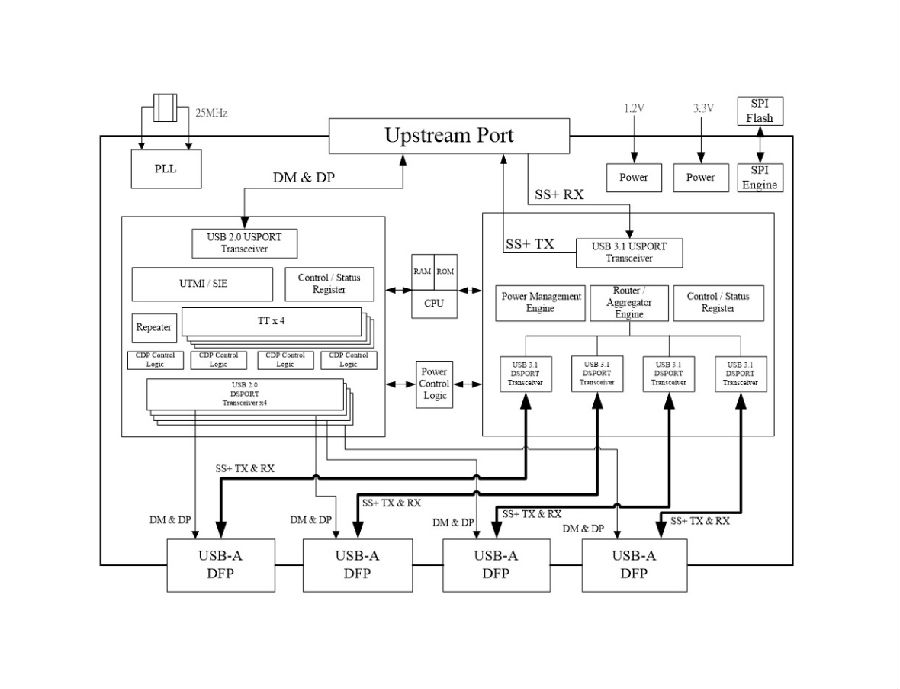

創惟科技GL3590是一款4端口,低功耗,可配置的集線器控制器。它符合USB 3.1規范。內置5V至3.3V和5V至1.2V穩壓器,可節省客戶的BOM成本,并簡化PCB設計。
特征
● 符合USB 3.1規范
上行端口支持超-高速+(10G/SS+)、超-高速(5G/SS)、高速(HS)和全速(FS)流量
下游端口支持SS+、SS、HS、FS和低速(LS)流量
1個控制管道和1個中斷管道
向后兼容USB規范修訂版2.0/1.1
● GL3590-S系列支持原生USB-C功能
符合USB Type-C?電纜和連接規范修訂版1.0
支持TCPC接口;符合Type-C?端口控制器接口規范1.0
最多支持4端口原生USB Type-C端口;無需外部Mux或CC控制器
支持USB-C電流模式的USB-C端口,包括USB Default,1.5A@5V, 3A@5V
● 片上8位微處理器
類RISC體系結構
USB優化指令集
1個周期指令執行(最多)
性能:12 MIPS@12.5MHz(最多)
具有256字節RAM、20K字節內部ROM和64K字節SRAM
● 多事務轉換器(TT)體系結構
為每個下行端口提供專用TT控制邏輯
多個FS設備同時運行時的卓-越性能
● 集成USB收發器
采用轉換速率控制改善輸出驅動器以減少EMI
用于ESD恢復的內部電源故障檢測
● 先-進的電源管理和低功耗
支持USB 3.1 U0/U1/U2/U3電源管理狀態
支持USB鏈路電源管理(LPM)L0/L1/L2
支持所有下游端口的單獨/成組模式過電流檢測
同時支持啟用的低/高電源開關
獲***的智能電源管理
● 固件可配置設置
可配置的下游端口,USB3.1/USB2.0的每個特定端口都可以禁用/啟用下游端口
GL3590-S中可配置的上游和下游端口
可配置充電端口
支持SPI閃存進行全系統編程固件升級
支持復合設備(下游端口上的不可移動設置)
支持自定義VID/PID
● 靈活的設計
支持多保險絲/電源開關
自供電模式和總線供電模式之間的自動切換
支持每個特定端口的電氣調諧
支持可編程呼吸LED
支持固件設置寄存器
支持供應商指令和SMBUS
GL3590-S支持多個上行端口
用于KM應用程序的主機橋硬件引擎在GL3590-S中實現
● 具有所有下游端口和上游端口的快速充電功能
符合USB電池充電修訂版v1.2,支持CDP、DCP和ACA Dock
下行端口可以從標準下行端口(SDP)轉換為充電下行端口(CDP)或?qū)S贸潆姸丝冢―CP)
下游設備可以充電,而上游VBUS不存在,這可以應用于壁式充電器應用
上行端口能夠為支持ACA Dock或?qū)S谐潆妳f(xié)議的便攜式設備同時充電和數據通信
支持蘋果1A/2.1A/2.4A和三星Galaxy設備快速充電
● BOM成本低
單個外部25 MHz晶體/振蕩器時鐘輸入
內置上游端口1.5KΩ上拉和下游端口15KΩ下拉電阻器
● 不同的包類型可用于各種應用
