創惟科技GL854G-MSG10——高級7端口集線器解決方案,可應用在UMPC/MID,主板板載應用程序、消費類電子產品內置集線器應用程序、監視器內置集線器、嵌入式系統、輪轂復合應用。
概述
GL854G是Genesys Logic的高級7端口集線器解決方案,完全符合通用串行總線規范2.0版。GL854G實現了多TT*(注1)架構,為每個下行(DS)端口提供專用TT*,保-證在多個FS設備執行重載操作時全速(FS)數據通過帶寬。該控制器繼承了Genesys Logic在成本和電源高效串行接口設計方面的前沿技術。GL854G在全球范圍內的所有USB 2.0集線器解決方案中都具有經驗證的兼容性、更低的功耗和更好的成本結構。
GL854G在內部掩模ROM上實現了多個集線器配置功能,傳統上需要外部EEPROM。微處理器在初始階段檢測通用I/O(GPIO)狀態,以配置集線器設置,如(1)聲明復合設備(2)組/個人模式選擇…等。如果應用程序不需要供應商指-定的PID/VID或產品字符串,則可以移除外部EEPROM。

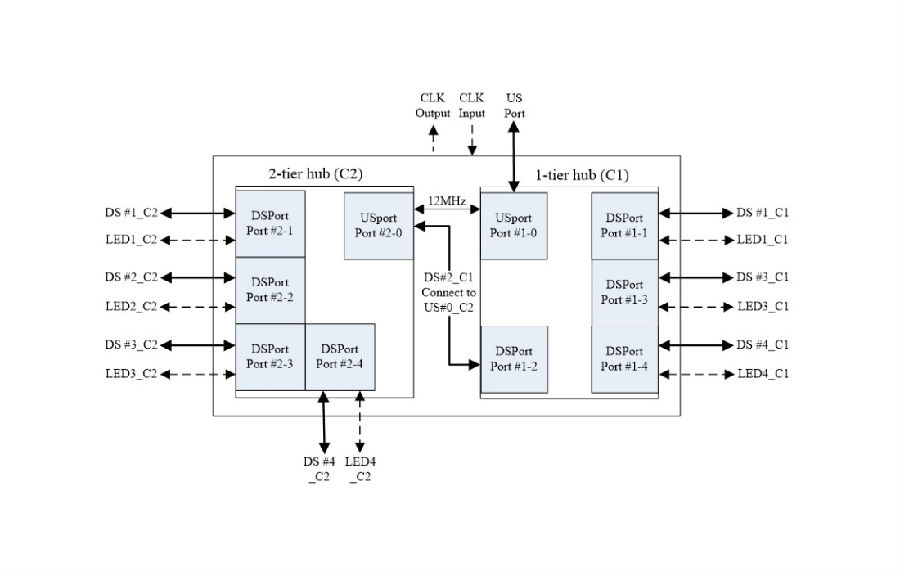

GL854G提供12MHz時鐘輸出,可作為多芯片、集線器復合應用的參考時鐘源。輸出時鐘提供足夠的驅動能力,最多支持2個連接到下游端口的設備。芯片到芯片的時鐘軌跡對PCB噪聲相對敏感。有關PCB布局建議,請參閱設計指南。
