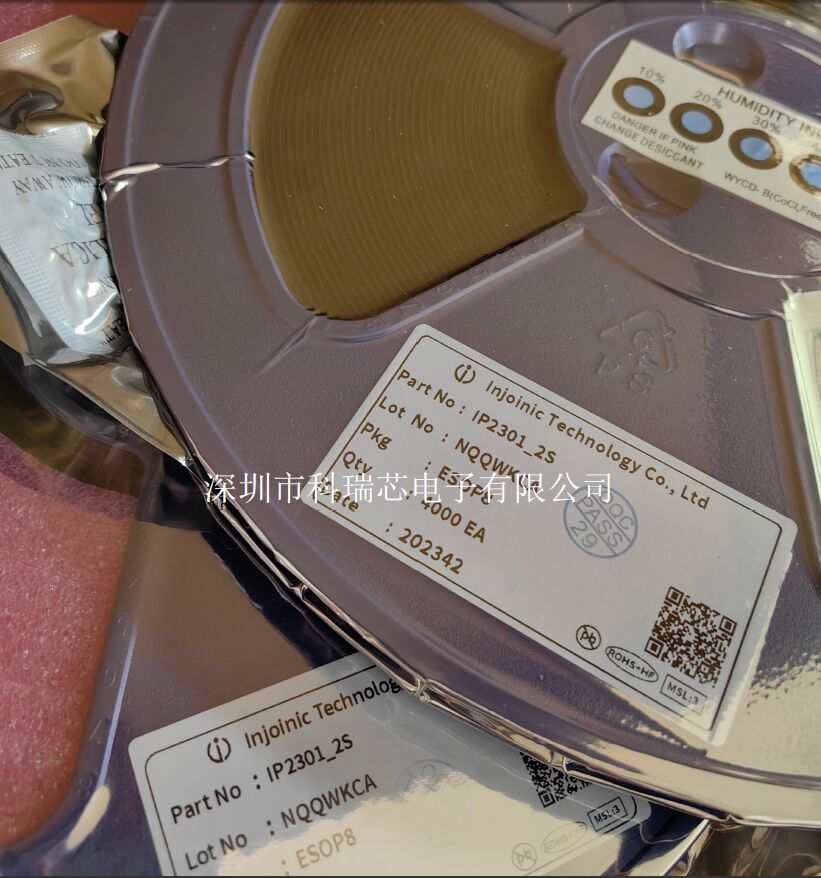

深圳市科瑞芯電子供應——英集芯IP2301-2S，1A高壓線性鋰電池充電管理芯片，采用ESOP-8封裝，可應用在電子煙、對講機充電座、手持POS機、可穿戴設備和藍牙音箱等電池容量較小的便攜設備。

概述

IP2301是一款高集成度、高性能的支持1～3節鋰離子電池線性充電器。IP2301具有涓流充電(TC)、恒流（CC）和恒壓（CV）充電三種充電過程：涓流充電（TC）階段可預充電恢復完全放電的電池；恒流（CC）模式下安全地提供降壓快速充電；zui后階段恒壓（CV）充電模式確保安全地達到電池滿容量。

IP2301線性充電器具有非常靈活的配置，可編程充電電流zui大到1A、其充電電壓精度可達±0.5%；快速充電時，線性充電器功耗zui大，如果芯片結溫達到設定溫度120°C 時，進入芯片結溫環路調節，并根據需要降低充電電流，以防止溫度進一步升高。

IP2301允許出廠配置預充電電流/截止電流/CV電壓和輸入過壓保護門限，其集成高壓輸入保護電路可以承受高達38V的輸入浪涌電壓。IP2301具有電池溫度NTC監測、充電超時保護、輸入過壓、電池過壓、熱保護和狀態指示等功能。

IP2301主要用于電子煙，對講機充電座，手持POS機，可穿戴設備，藍牙音箱等電池容量較小的便攜設備。

特征

● 支持輸入工作電壓4.0V-24V，承受高達到38V浪涌電壓

● 電池端承受高達38V浪涌電壓

● 支持外部電阻選擇多種鋰電池類型（目標充飽電壓4.2V/4.35V/4.4V），支持3.2V鐵鋰（目標充飽電壓3.6V）；定制可實現單節電池充飽電壓范圍：3.6V~4.4V（step=50mV）

● 支持1/2/3節鋰電池充電（2/3 串鋰電需定制）

● 充電電壓精度±0.5%

● 較大1A充電電流，外部電阻可設定充電電流

● 截止電流為設置充電電流的1/10（定制可選1/2.5，1/5，1/20設置充電電流），較小可達到10mA

● 支持通過NTC檢測電池溫度

● 單節電池待機模式下漏電流低至1μA

● 支持單色燈或雙色燈的電池狀態、充電狀態及fault狀態指示

● 輸入過壓，電池過壓，IC過溫，NTC低溫和高溫保護

● ESOP-8封裝
