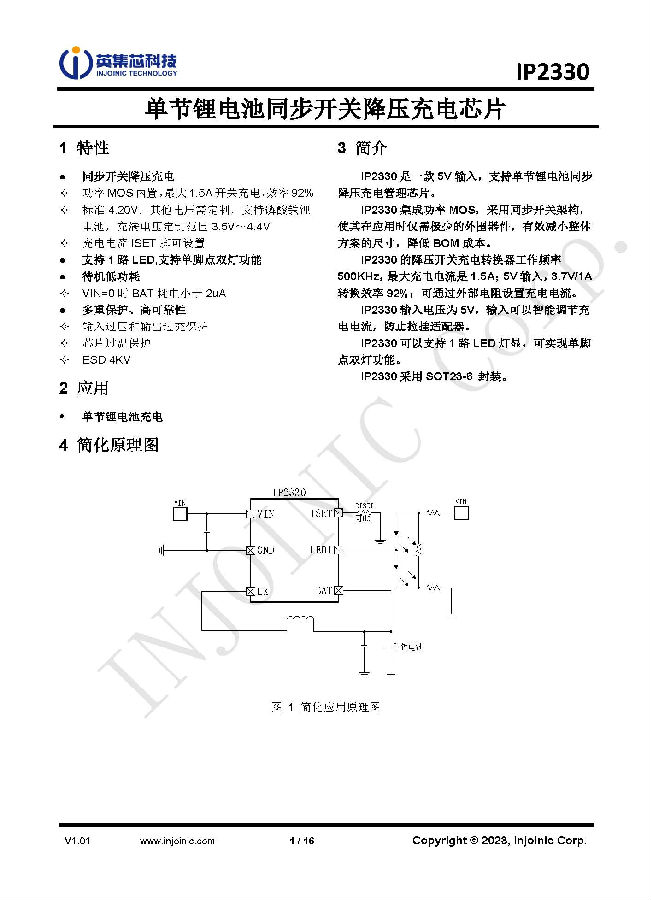

深圳市科瑞芯電子代理——英集芯IP2330，單節鋰電池同步開關降壓充電芯片，采用SOT23-6封裝。

簡介

IP2330是一款5V輸入，支持單節鋰電池同步降壓充電管理芯片。

IP2330集成功率MOS，采用同步開關架構，使其在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

IP2330的降壓開關充電轉換器工作頻率500KHz，充電電流是1.5A；5V輸入，3.7V/1A轉換效率92%；可通過外部電阻設置充電電流。

IP2330輸入電壓為5V，輸入可以智能調節充電電流，防止拉掛適配器。

IP2330可以支持1路LED燈顯，可實現單腳點雙燈功能。

IP2330采用SOT23-6封裝。

特性

● 同步開關降壓充電

功率MOS內置，1.5A開關充電，效率92%

標準4.20V，其他電壓需定制，支持磷酸鐵鋰電池，充滿電壓定制范圍3.5V～4.4V

充電電流ISET 腳可設置

● 支持1路LED，支持單腳點雙燈功能

● 待機低功耗

VIN=0時BAT耗電小于2uA

● 多重保護、高可靠性

輸入過壓和輸出過充保護

芯片過溫保護

ESD 4KV

應用

● 單節鋰電池充電
