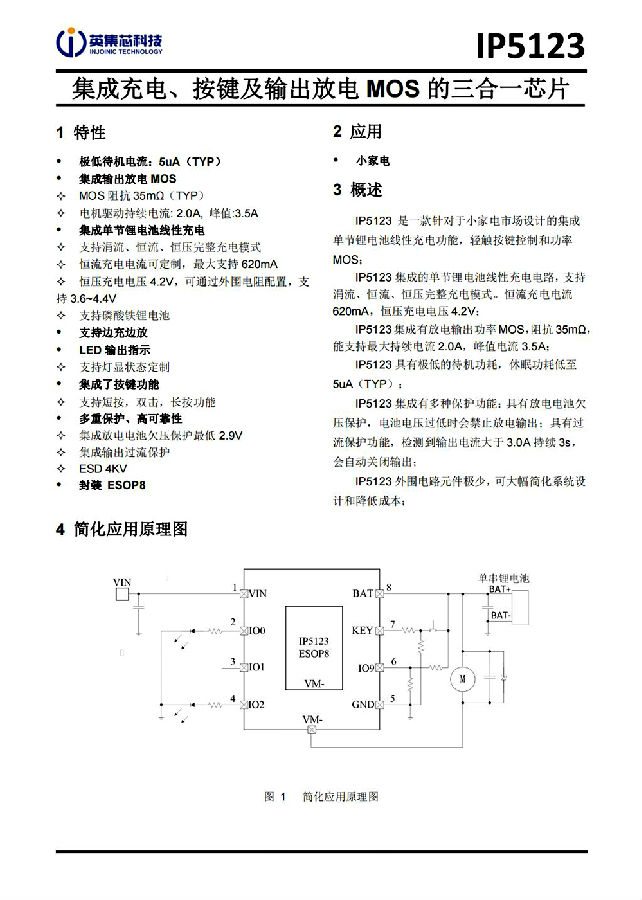

英集芯IP5123，采用ESOP8封裝，集成充電、按鍵及輸出放電MOS的三合一芯片，可應用在小家電。

概述

IP5123是一款針對于小家電市場設計的集成單節鋰電池線性充電功能，輕觸按鍵控制和功率MOS；

IP5123集成的單節鋰電池線性充電電路，支持涓流、恒流、恒壓完整充電模式。恒流充電電流620mA，恒壓充電電壓4.2V；

IP5123集成有放電輸出功率MOS，阻抗35mΩ，能支持持續電流2.0A，峰值電流3.5A；

IP5123具有極低的待機功耗，休眠功耗低至5uA(TYP)；

IP5123集成有多種保護功能；具有放電電池欠壓保護，電池電壓過低時會禁止放電輸出；具有過流保護功能，檢測到輸出電流大于3.0A持續3s，會自動關閉輸出；

IP5123外圍電路元件極少，可大幅簡化系統設計和降低成本。

特性

● 極低待機電流：5uA (TYP)

● 集成輸出放電MOS

MOS阻抗35mΩ(TYP)

電機驅動持續電流：2.0A，峰值：3.5A

集成單節鋰電池線性充電

支持涓流、恒流、恒壓完整充電模式

恒流充電電流可定制，支持620mA

恒壓充電電壓4.2V，可通過外圍電阻配置，支持3.6~4.4V

支持磷酸鐵鋰電池

● 支持邊充邊放

● LED 輸出指示

支持燈顯狀態定制

● 集成了按鍵功能

支持短按，雙擊，長按功能

● 多重保護、高可靠性

集成放電電池欠壓保護zui低2.9V

集成輸出過流保護

ESD 4KV

● 封裝ESOP8
