IP5328P 支持雙向 PD3.0 快充等多種協議 的 移動電源 SOC

封裝與 與 IP5328 pin to pin 兼容

封裝規格：6 mm × 6 mm 0.5pitch QFN40

產品簡介:

IP5328P 是一款集成 QC2.0 / QC3.0 輸出快充協議、

FCP/AFC/SFCP 輸入輸出快充協議、MTK PE+ 1.1&2.0 輸

出快充協議、USB C/PD2.0/PD3.0 輸入輸出協議、USB C

PD3.0 PPS 輸出協議、兼容 BC1.2/蘋果/三星手機、同步升

/降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電

源管理 SOC，為快充移動電源提供完整的電源解決方案。

可同時支持 USB A x2，USB B，USB C 四個 USB 口，單獨

使用任何一個 USB 口都可以支持快充，同時使用兩個及以

上輸出口時，只支持 5V。

IP5328P 的高集成度與豐富功能，只需一個電感實現降

壓與升壓功能，在應用時僅需極少的外圍器件，有效減小整

體方案的尺寸，降低 BOM 成本。

IP5328P 的同步開關升壓系統可提供最大 18W 輸出能

力，即使電池電壓較低時輸出 18W 仍能保持 90%以上的效

率�？蛰d時，自動進入休眠狀態。

IP5328P 的同步開關充電系統，提供高達 5.0A 充電電

流。內置 IC 溫度、電池溫度和輸入電壓控制環路，智能調

節充電電流。

IP5328P 內置 USB C&PD2.0/PD3.0 協議。

IP5328P 內置 14bit ADC，精確測量電池電壓和電流，

可通過 I2C 訪問 ADC 數據。IP5328P 內置電量計算法，可

準確獲取電池電量信息�？啥ㄖ齐姵仉娏壳�線，以精準顯示

電池電量。

IP5328P 支持 1/2/3/4 顆 LED 電量顯示，智能識別電量

顯示模式；支持照明功能；支持按鍵。

可定制功能：邊充邊放，PD15V 輸出，給可穿戴設備

充電等功能。

應用產品

 移動電源、充電寶

 手機、平板電腦等便攜設備

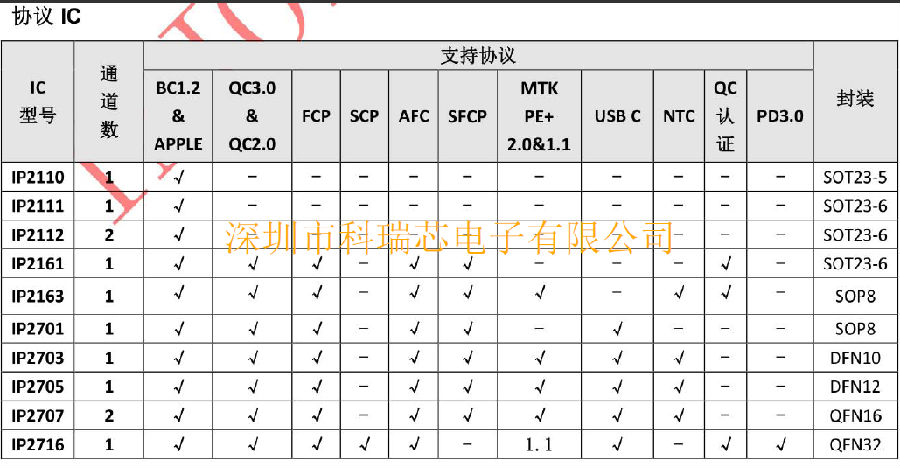

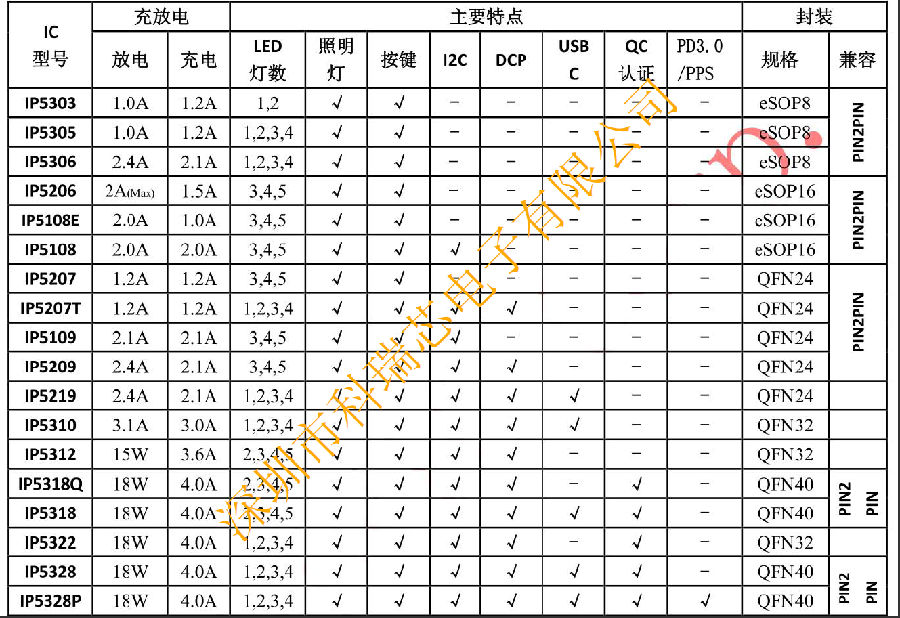

移動電源IC選型表:
