1.產品簡介

IP5506---支持5V/2A充電電流，同時檢測輸入電壓和IC溫度自動調節充電電流

IP5506集成一個輸出5V，負載能力2.4A的升壓DC-DC轉換器。開關頻率500KHz，3.7V輸

入，5V/1A時效率為94%。內置軟啟動功能，防止在啟動時的沖擊電流過大引起故障，集成輸出

過流，短路，過壓，過溫等保護功能，確保系統穩定可靠的工作。升壓系統輸出電流可隨溫度

自動調節，確保IC溫度在設定溫度以下。

IP5506擁有一個同步開關結構的恒流、恒壓鋰電池充電器。當電池電壓小于3V時，采用

200mA涓流充電；當電池電壓大于3V，進入恒流充電；當電池電壓大于4.2V/4.35V/4.4V，進入

恒壓充電。充電完成后，若電池電壓低于4.1V后，重新開啟電池充電。

IP5506 內置精準庫侖計電量算法，根據電芯容量準確的顯示電池剩余電量。

IP5506 可支持 1/2/3/4/5 顆 LED 燈、88 型、188 型、888 型數碼管等多種電量顯示。

具體對應型號如下：

IP5506_LED 支持 1/2/3/4/5 顆 LED 燈

IP5506_188 支持 5pin 188 型數碼管（如需支持其他型號數碼管，請?jiān)斣儽竟句N售或FAE）

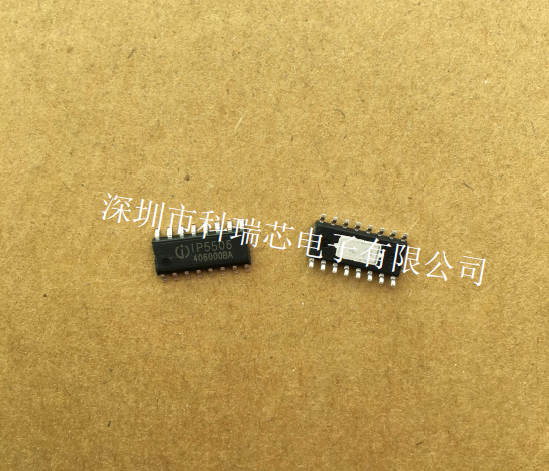

IP5506產品實物圖：
