英集芯IP6806，高集成的5W無線充電發射控制器，采用QFN-24封裝，可應用在背夾、無線充電底座和車載無線充電設備。

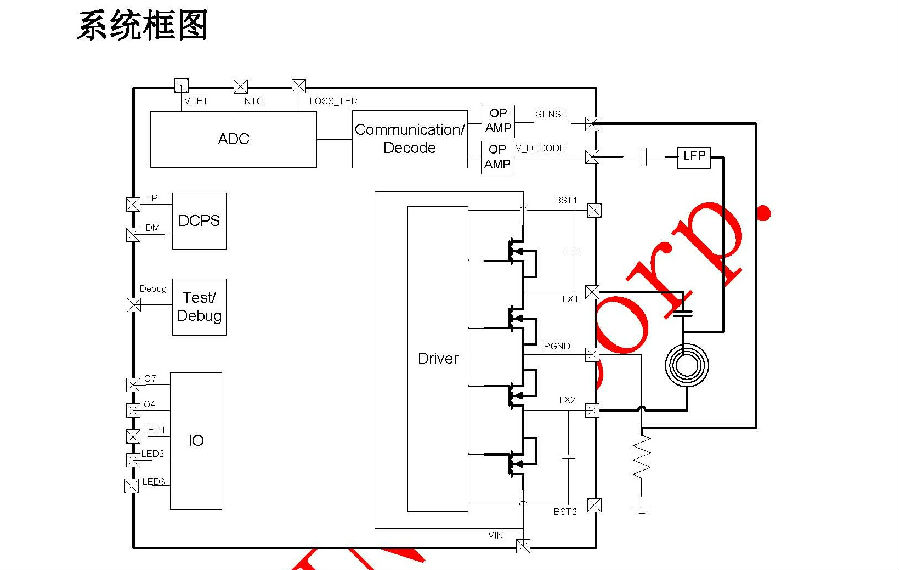

描述

IP6806是一款無線充電發射端控制SoC芯片，兼容WPC標準，支持A11或A11a線圈，支持5W充電、蘋果 7.5W、三星 10W 充電。

IP6806通過Analog Ping檢測無線充接收器，通過Digital Ping建立與無線充接收端之間的通信，通信成功之后，則開始功率傳輸。

IP6806解碼從接收器發送的通信數據包，然后用PID算法來改變振蕩頻率從而調整線圈上的輸出功率。

IP6806片內集成全橋驅動電路和功率MOS，集成電壓&電流兩路ASK 通訊解調模塊；方案集成度高，可顯-著降低方案尺寸和BOM成-本。

特征

● 兼容WPC v1.2.4 標準

● 支持 5~10W 多種應用

單獨5W應用

快充充電器輸入5~10W應用

●輸入耐壓高達 16V

●集成 NMOS 全橋驅動和全橋功率 MOS

●集成內部電壓/電流解調

● 支持FOD異物檢測功能

高靈敏靜態異物檢測

支持動態FOD檢測

外接電阻調整FOD 參數

● 低功耗、髙效率

靜態電流10mA

實測系統充電效-率髙達79%

● 兼容NPO電容和CBB電容

● 針對供電能力不足的USB電源有動態功率調整功能（DPM）

支持低至5V 500mA的充電器

● 輸入過壓，過流保護功能

● 支持快充輸入請求

● Zui多可支持3路LED指示

● 封裝5mm×5mm 0.5pitch QFN24
