型號(PratNumber) | IP6829 |
數量(QTY.) | 45000 |
廠家(Brand) | INJOINIC/英集芯 |
封裝(Package) | QFN5X5-32 |
批號(DC.) | 24+ |
聯系人(contact) | 顏先生/William |
電話(contact) | 0755-82170220,21001680 |
PDF(PDF.) | |
詢價(Inquire) |
英集芯IP6829,支持PD輸入全集成5W/7.5W/10W/15W無線充電發射SOC,采用QFN5X5-32封裝,可應用在背夾、無線充電底座、車載無線充電設備,原廠授權,科瑞芯電子供應,只做原裝正品。
描述
IP6829是一款無線充電發送端控制SOC芯片,兼容WPC Qi v1.3標準,支持A11,A11a,MP-A2線圈,支持5W、蘋果7.5W、三星10W ,15W充電。
IP6829通過analog ping檢測到無線接收器,并建立與接收端之間的通信,則開始功率傳輸。
IP6829解碼從接收器發送的通信數據包,然后用PID算法來改變振蕩頻率從而調整線圈上的輸出功率。

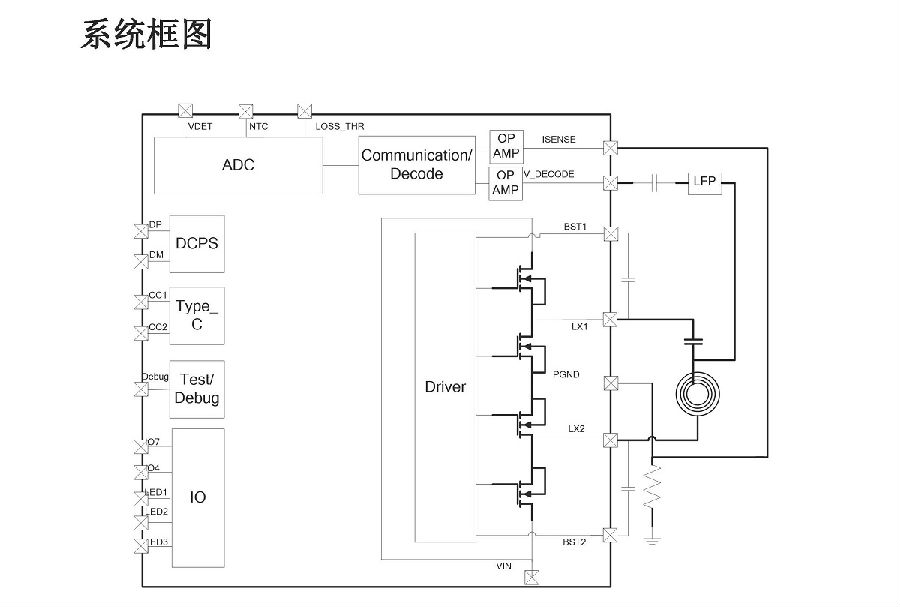

IP6829片內集成全橋驅動電路和全橋功率MOS, 電壓&電流兩路ASK通訊解調模塊,IP6829集成度高,降低方案尺寸和BOM成-本。
特征
● 兼容WPC v1.2.4標準和1.3標準
● 支持5~15W多種應用
單獨5W應用
快充充電器輸入 5~15W應用
5V輸入5W應用;
9V輸入5W,7.5W, 10W應用;
12V輸入5W,7.5W, 10W,15W應用。
12V充電器輸入15W應用
支持多線圈方案(兩線圈,三線圈)
● 集成NMOS全橋驅動和全橋功率MOS
● 集成內部電壓&電流雙路解調
● 支持FOD異物檢測功能
高靈敏靜態異物檢測 (可通過電容調節)
支持動態 FOD檢測
外接電阻 調整FOD參數(調整動態fod)
● 低靜態功耗和高效率
靜態電流10mA
實測系統充電效率高達80%
● 兼容NPO電容和CBB電容
● 針對供電能力不足的USB電源有動態功率調整功能(DPM)
支持低至5V 500mA的充電器
● 輸入過壓,過流,欠壓保護功能
● 支持固件重復升級
● 支持PD3.0輸入請求
● 支持DPDM快充輸入請求
● 支持Qi 協議BPP,PPDE認證
● 支持NTC過溫保護
● 最多可支持3路LED指示
● 封裝 5 mm × 5 mm 0.5pitch QFN32
