英集芯IP6833,符合QI標準的5W無線充接收芯片,采用QFN4x4-28封裝,可應用在與WPC Qi標準兼容的無線充電接收設備、智能手表,智能手環等穿戴產品、助聽器等健康醫療設備和各類低功耗手持設備。
簡介
IP6833是一款高集成度、髙效率,符合WPC Qi標準的無線充電接收芯片。芯片內部集成效率高達95%以上的全同步整流電路、功率輸出電路,反向保護電路,極低的熱損耗,好的應用體驗。內部集成的動態整流電壓控制,有效提升了芯片的瞬態響應及系統效率。
IP6833采用QFN28(4mm*4mm)極小封裝,配合外圍精簡的應用電路,極-大的節省了PCB占板面積,可以方便的集成到空間緊湊的產品里。同時,該芯片進行了整體阻抗優化,大大降低了芯片本身的發熱,提升了小空間產品應用的充電性能。
IP6833內置低功耗MCU,可以通過更新固件在線升級,為開發完-整的終端設備解決方案提供靈活的設計手段。內置12bit ADC,可準確計算電池電量。支持無線和有線充電路徑切換。
IP6833內置1.6A調壓LDO,線性充電提供zui大800mA充電電流,可靈活配置zui大充電電流。內置IC溫度和輸入電壓智能調節充電電流功能。

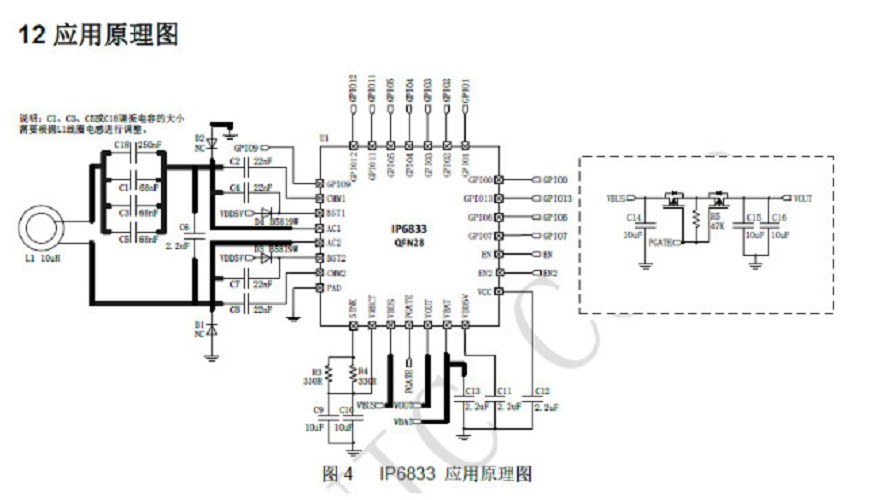

特性
● 高集成度單芯片無線充電接收方案
集成MCU
符合WPC Qi BPP控制標準
內置高效同步整流電路,效率達95%以上
● 動態整流電壓控制
增強瞬態性能
優化帶載效率
● 內置 1.6A調壓 LDO
● 內置 800mA Charger
● 支持有線 充和 無線充路徑切換 無線充路徑切換 無線充路徑切換
● 極簡外圍電路, 應用簡單, 低成本
● 支持16V過壓保護
● 完善的過溫、過壓及過流保護
● 超低功耗,待機<3uA
● QFN28封裝(4mm*4mm)
型號(PartNumber) | 數量(QTY.) | 廠家(Brand) | 封裝(Package) | 批號(DC.) | 描述(Description) | |
IP6833 | 50000 | INJOINIC/英集芯 | QFN4x4-28 | 24+ | 英集芯IP6833,符合QI標準的5W無線充接收芯片,采用QFN4x4-28封裝,可應用在與WPC | |
IP6829 | 45000 | INJOINIC/英集芯 | QFN5X5-32 | 24+ | 英集芯IP6829,支持PD輸入全集成5W/7.5W/10W/15W無線充電發射SOC,采用QFN5 | |
IP6826 | 40000 | INJOINIC/英集芯 | QFN5X5-32 | 24+ | 深圳市科瑞芯電子供應——英集芯IP6826,支持PD輸入全集成15W無線充電發射SOC,采用QFN5 | |
IP6821 | 30000 | INJOINIC/英集芯 | SOP-16 | 24+ | 英集芯IP6821,無線充電發射控制SOC,采用SOP-16封裝,可應用在無線充電底座。概述IP68 | |
IP6566-CC | 80000 | INJOINIC/英集芯 | QFN4x4-28 | 24+ | 英集芯IP6566-CC,集成雙口Type-C PD3.0(PPS)等快充協議的輸出SOC IC , | |
IP6566-AC | 75000 | INJOINIC/英集芯 | QFN4x4-28 | 24+ | 英集芯IP6566-AC,集成雙口Type-C PD3.0(PPS)等快充協議的輸出SOC IC , |
