特征

●內部MCU

-8051 8位微控制器

-128KB閃存

-10KB SRAM數據存儲器

-4KB指令緩存

-支持一個UART接口

-支持兩個16位定時器

●支持USB Type-C端口

-支持雙type-C端口

-支持死電池喚醒

-支持USB PD 3.0協議（僅限塊模式）

●USB 2.0全速設備控制器

-支持USB2.0全速設備控制器

-兼容USB 2.0全速標準

-內置1.5K-ohm上拉

-支持三個端點

●ADC

-5個ADC通道（AD0、AD1、AD4、AD5、AD7）

-8位分辨率

-用于降噪的數字濾波器

●電壓比較器

-5個比較器通道（CMP0、CMP1、CMP4、CMP5、CMP7）

-64個比較級別（6位）

●電流傳感

-支持單通道電流感應功能（CS1P/CS1N）

-8位分辨率

-用于降噪的數字濾波器

●通用I/O

-支持三個多功能GPIO（GP0~1、GP12~18、GP24~25）

●監視器/外部定時器

-支持一個16位看門狗定時器（32.768K Hz）

-支持一個16位外部定時器（2.097M Hz）

●DisplayPort接收器

-符合DisplayPort規范v1.4a，數據速率為1.62/2.7/5.4/8.1 Gbps（低比特率/高比特率/高比特率2/高比特率3）

-支持1/2車道配置；完整的16.2Gbps數據速率支持（2個通道，8.1Gbps）

-支持DPCD版本1.4

-支持4K60 422/420模式的靜態高動態范圍（HDR）元數據傳輸。

-支持HDCP 1.3/2.3，內嵌HDCP密鑰

●HDMI發射器

-單端口HDMI發射器

-符合HDMI 2.0b、HDCP 1.4/2.3和DVI 1.0規范

-支持4K60 422/420模式的高動態范圍（HDR）色域元數據包

●顯示常見功能

-支持高達WUXGA（1920x1200@120Hz）、WQXGA（2560X1600RB@120Hz

-支持高達1080P@120Hz,4Kx2K@60HzCEA顯示格式（帶H空擴展）

-支持DP輸入顏色深度6/8/10/12位

-支持HDMI輸出色深8/10/12位

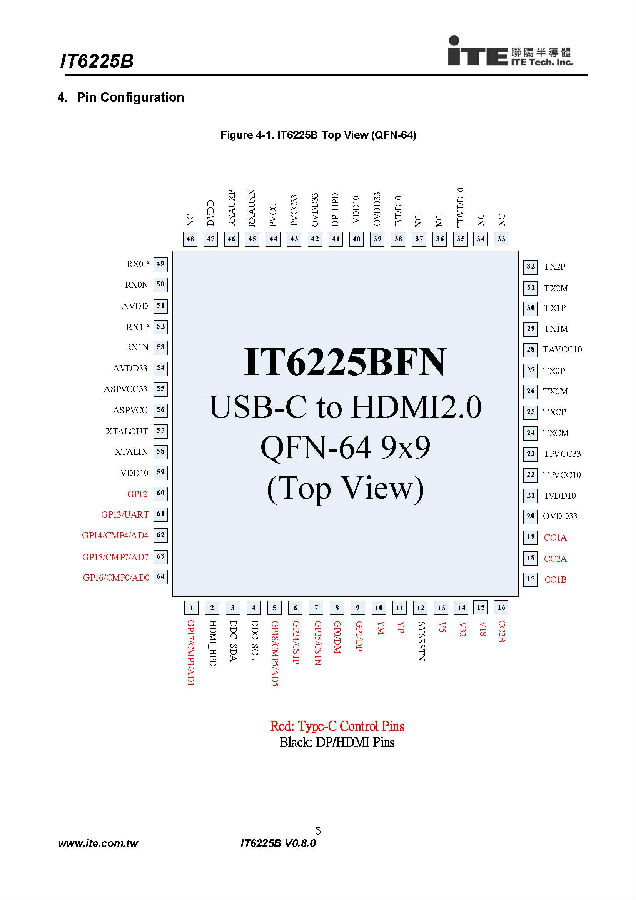

●包裝

-QFN 64針（9mm x 9mm）
