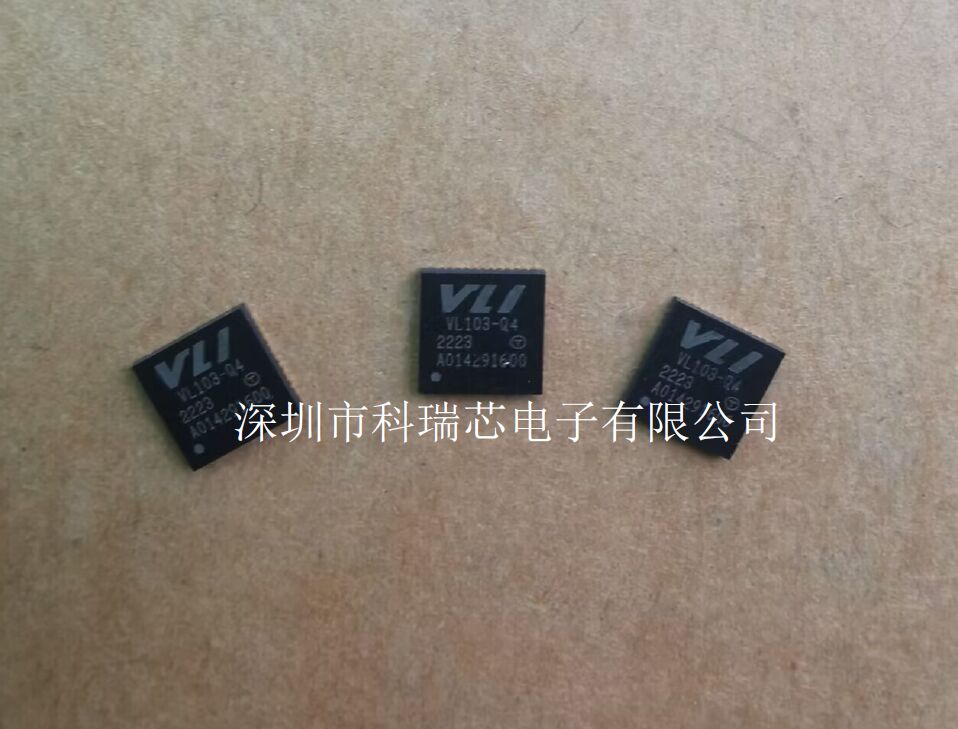

深圳市科瑞芯電子代理——威盛VL103-Q4，適用于USB-C設備的VL103 DP alt模式和PD 3.0控制器，采用QFN6x6-48封裝，應用在USB-C視頻適配器和USB-C多功能底座。

描述

VIA Lab的VL103是一款高度集成的節能單芯片DisplayPort alt模式和Power Delivery 3.0控制器，適用于USB-C設備，專為USB-C視頻適配器和USB-C多功能塢站等應用而設計。VL103集成USB-C充電UFP，可執行DP切換模式視頻輸出功能，一旦檢測到外部電源，即可同時為連接的PD主機充電。集成的第二個USB-C DRP可以連接USB-C電源適配器為PD主機充電，也可以連接USB-C設備進行數據傳輸。集成了D+/D充電phy，以支持使用D+/D引腳的充電器進行協議握手。VL103的設備策略管理器可以在其DRP和UFP之間協商電源規則，然后啟用電源充電。支持無電模式下給主機充電，支持PD3.0快速角色切換。內置SBU1/SBU2交換機，支持USB-C線翻轉功能。實現USB廣告牌設備功能，滿足“VESA DP Alt-Mode on USB Type-C”規范。VL103還支持智能自動待機，當連接接口處于空閑狀態時自動進入深度省電模式，適用于智能手機配件。

VL103內置微調RC振蕩器，線性穩壓器，Vbus電壓檢測器和Vbus電流檢測器，可以與Vconn電源或Vbus電源輸入完美工作，并可以監控異常電源行為。多達11個GPIO引腳可用于電源放電控制、電源開關控制、數據開關控制或其他特殊應用。SPI接口可以支持外部SPI flash或與VLI Hub控制器共享SPI flash進行固件升級。VL103提供與VL102-Q4引腳兼容的QFN 48L (6x6x0.85 mm)和與VL100-Q3引腳兼容的QFN 32L (5x5x0.85 mm)。

特征

● CC邏輯和PD引擎支持一個充電UFP和一個DRP
符合USB Type-C電纜和連接器規范修訂版1.2
符合USB電源交付規范修訂3.0版本1.0a
集成Type-C收發器，支持一個充電UFP和一個DRP
內置上拉/下拉電阻，包括Rp, Rd和Ra
內置Vconn電源開關
● DP Alt-mode Configuration
兼容USB Type-C標準版本1.0a上的VESA DisplayPort Alt模式
DP模式發現/進入/退出
DP配置、狀態更新、源/sink連接檢測
內置Aux_CH開關
● USB-C充電UFP能力
當外部電源可用時，為連接的PD主機充電
支持提供者和消費者角色
支持PD電源規則高達100W
支持用完電池充電和快速角色切換
● USB-C DRP能力
支持提供者和消費者角色
支持PD電源規則，zui大100W作為Sink, 15W作為Source
內置D+/D-為使用D+/D-作為協議握手的充電器充電ePHY
內置USB HS數據開關
● USB廣告牌設備

符合USB設備類定義的廣告牌設備修訂1.21

內置USB2.0全速PHY

● 8051宏單元兼容80c32微控制器

標準的1t8051指令集

嵌入式掩碼ROM和SRAM支持外部SPI閃存或共享SPI閃存與VLI集線器控制器固件升級

● 內置振蕩器，電壓調節器，電壓檢測器和電流檢測器

內置微調RC振蕩器

5.0 v -3.3 v LDO和3.3 v -1.8 v LDO

在Vbus和Vconn之間自動選擇電源

Vbus電壓檢測器和Vbus電流檢測器，用于監控電源安全

● 智能Auto-standby

當連接的接口處于空閑狀態時，自動進入深度省電模式。特殊功能和控制pio

QFN48/VFBGA45中的11個gpio和QFN32中的7個gpio用于應用定制和一個I2C主接口物理

QFN 48綠色封裝(6x6x0.85 mm)，適用于VL103-Q4、VL103R-Q4和VL103S-Q4;引腳對引腳兼容VL102-Q4

用于VL103-Q3的QFN 32綠色封裝(5x5x0.85 mm);引腳對引腳兼容vl100 - q3認證

VL103-Q3 PD 2.0認證TID: 1060047;VL103-Q4 PD 2.0認證TID: 1060043
