供應臺灣威盛VL105-Q6——USB-C設備的DP Alt模式和PD 3.0控制器，采用QFN-60封裝，原廠原裝，正品保障。

概述

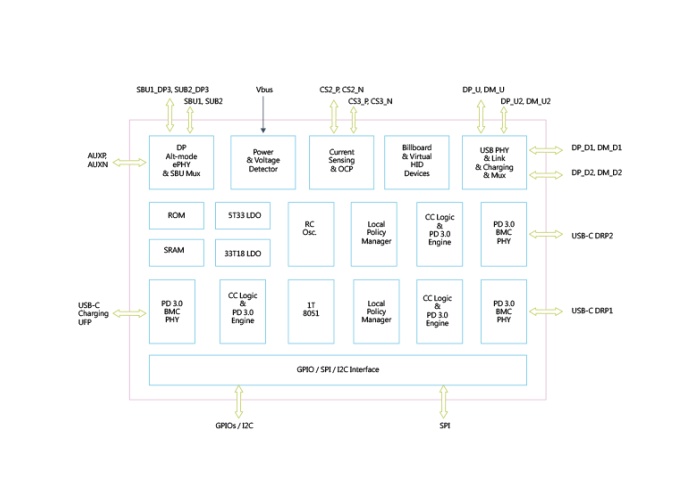

VIA Lab的VL105是一款高度集成的單芯片DisplayPort Alt-mode和Power Delivery 3.0控制器，適用于USB-C設備，專為USB-C多功能底座設計，具有充電直通和可互換的充電直通音頻加密狗。

集成USB-C充電UFP，VL105可以執行DP Alt模式視頻輸出功能，并在檢測到外部電源后同時為連接的PD主機充電。兩個集成的USB-C DRP DFP可以連接到USB-C電源適配器為PD主機充電，也可以連接到USB設備訪問數據傳輸。D+/D-充電ePHY集成在兩個DRP DFP上，以支持使用D+/D-進行協議握手的充電器。任何一個DFP端口都可以通過第一個插件先服務的方式向主機收費。VL105的設備策略管理器可以在其DFP和UFP之間協商功率規則，然后啟用功率充電。支持在無電模式下為主機充電和PD 3.0快速角色交換。支持死電池模式和PD 3.0快速角色交換。在frst-plugin-first-service的基礎上，實現了USB D+/D-路由的專有設計，以支持通過音頻進行可互換充電。SBU交換機內置支持USB-C電纜翻轉功能，并可支持USB-C模擬音頻。包括USB Billboard設備功能，以滿足“VESA DP Alt Mode on USB Type-C”規范。

VL105還支持智能自動待機，當連接的接口處于空閑狀態時，自動進入深度省電模式，適用于智能手機配件。

VL105內置微調RC振蕩器、線性穩壓器、Vbus電壓和電流檢測器，可以通過Vbus電源完-美工作，并監測異常電源行為。多達15個GPIO引腳可用于特定應用。SPI接口可以支持外部SPI閃存或與VLI Hub控制器共享SPI閃存進行固件升級。

VL105提供QFN 60L（7x7x0.85 mm），支持兩個DRP DFP。QFN 48L（6x6x0.85 mm）支持一個DRP DFP和與VL103-Q4兼容的引腳。
