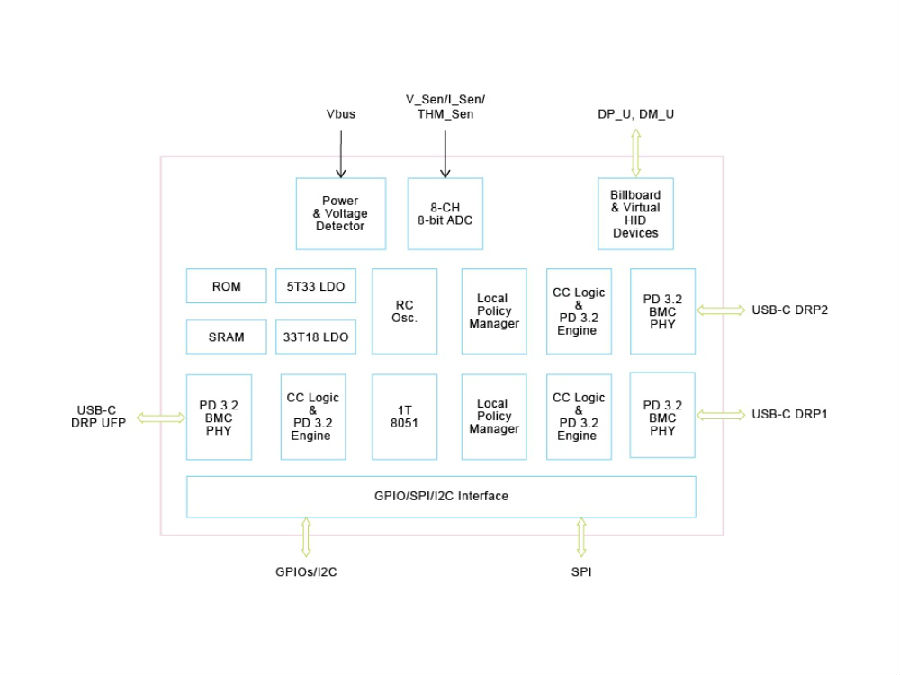

產品特點

●CC Logic和PD 3.1引擎支持最多三個DRP端口

-符合USB Type-C電纜和連接器規范版本2.2

-符合USB電源傳輸規范修訂版3.1版本1.4

-集成Type-C收發器，DRP端口，既可作為信源也可作為信宿

-內置上拉/下拉電阻器，包括Rp、Rd和Ra

-內置Vconn電源開關，功率高達1.5W

●DP Alt模式配置

-符合USB Type-C標準版本2.0上的VESA DisplayPort Alt模式

-DP模式發現/進入/退出；DP配置、狀態更新、源/宿連接檢測

●USB-C充電UFP功能

-一旦外部電源可用，為連接的PD主機充電

-支持提供者和消費者角色

-支持高達EPR 240W的PD功率規則

-支持死電池充電和快速角色互換

●USB-C DRP DFP功能

-支持提供者和消費者角色

-支持PD功率規則，最高EPR 240W作為接收器，15W作為源

-配置為兩個DFP端口可以按先插先用的原則向主機收費，另一個端口則僅設置為源模式

●USB接口和USB公告牌設備

-USB Billboard符合Billboard設備版本1.22的USB設備類定義

-內置USB 2.0全速物理層

●快速8051宏單元80C32兼容微控制器

-標準1T 8051指令集，帶嵌入式掩模ROM和SRAM

-支持動態代碼交換，實現靈活的FW編碼

-支持外部SPI閃存或與VLI集線器/PCON控制器共享SPI閃存進行固件升級

-支持通過USB公告牌/虛擬HID和I2C從接口進行固件更新

●內置振蕩器、穩壓器、電壓檢測器和8-CH ADC

-內置微調RC振蕩器

-5.0V至3.3V LDO和3.3V至1.8V LDO

-USB PD狀態機Vbus電壓檢測器

-8通道8位ADC，用于OVP/OCP/OTP和電源適配器檢測

●智能自動待機

-當連接的接口處于空閑狀態時，自動進入深度省電模式

●用于特殊功能和控制的GPIO

-QFN60上有20個GPIO，QFN48上有14個GPIO，用于應用程序定制

-QFN60上的8通道ADC和QFN48上的6通道ADC；當不使用ADC時，可以配置為GPIO

-一個與GPIO共享的I2C主接口和一個專用的I2C從接口

●物理

-適用于VL109-Q6和VL109S-Q6的QFN 60綠色封裝（7x7x0.85 mm）

-適用于VL109-Q4和VL109S-Q4的QFN 48綠色封裝（6x6x0.85mm）

●認證

-USB-IF PD3.1 EPR認證TID:9976

應用

USB-C USB4/DP alt模式擴展塢
