VL822

VL822-Q5   QFN-56

VL822-Q7   QFN-76

VL822-Q8    QFN-88

USB 3.1 Gen 2集線器控制器，VL822具有1個上行端口和4個/2個下行端口，所有端口都支持10Gbps USB 3.1 Gen 2操作。

1. VL822是USB 3.1 Gen 2集線器控制器，具有高度集成化、特定應用設計的特點。VL822具有1個上行端口和4個/2個下行端口，所有端口都支持10Gbps USB 3.1 Gen 2操作。下行端口可以支持SuperSpeed Plus (10Gbps)、SuperSpeed (5Gbps)、High Speed (480Mbps)、Full Speed (12Mbps)和Low Speed (1.5Mbps)設備的任意組合。VL822集成的USB 2.0集線器具有多個事務轉換器，當多個全速設備同時使用時，提供更高的帶寬和性能。

2.

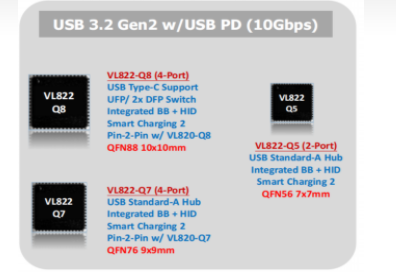

3. VL822有三種變體:VL822- q8利用QFN88 10x10x0.85 mm包，而VL822- q7利用較小的QFN76 9x9x0.85mm包，VL822- q5利用較小的QFN56 7x7x0.85mm包用于兩個端口配置。較大的QFN88型具有集成的10Gbps Muxes上游面向端口和兩個下游面向端口，而較小的QFN76/QFN56型沒有。集成的10Gbps多路復用器是數據型USB-C應用的理想選擇，否則將需要一個外部多路復用器，具有潛在的板面積節省和提高信號完整性的優勢。如果需要額外的USB-C端口，單獨的CC Logic和Mux解決方案。

4. 當在USB- pd交替模式應用程序中使用時，VL822具有一個可選配置的USB公告牌設備，以及一個可選配置的USB HID端點來支持媒體控制按鈕，如播放/暫停，音量上升/下降等。

5. VL822具有靈活的固件架構，提供了除字段更新外的自定義功能框架。各種參數，包括USB配置，Tx均衡設置和GPIO行為可以通過固件更改。VL822還具有一個可選配置的USB充電控制器，可以為各種設備充電，如智能手機和平板電腦，可以在每個端口的基礎上配置。

6. 基于vl822的集線器設備可以在Windows、Mac OS X和各種Linux內核下工作，無需額外的驅動程序�；�于vl822的集線器設備還兼容支持USB集線器功能的非x86設備和平臺，如智能手機、平板電腦和機頂盒。它非常適合所有USB集線器應用程序，如獨立的USB集線器，筆記本/超極本塢站/端口復制器，桌面PC前面板，主板集線器，和USB集線器復合設備。

• 關鍵特性

• USB 3.1兼容的

• —符合通用串行總線3.1規范

• - SuperSpeed Plus USB (usb3.1 Gen 2)

• —符合通用串行總線2.0規范

• - USB 2.0集線器支持MTT

• —支持SuperSpeed Plus、SuperSpeed、High-Speed、Full-Speed和Low-Speed設備的任意組合同時運行

• —支持USB電源管理、Ux狀態、選擇性掛起、功能掛起等USB省電特性

• -內部USB PHY采用先進的CMOS工藝，低功耗

• USB Type-C 1.0 Rev 1.2兼容

• -兼容USB Type-C規格Rev 1.3

• - VL822-Q8:集成10Gbps Mux的UFP和2x DFP

• -需要外部CC邏輯控制器用于方向檢測/Vconn(如VP246或VP225)

• -額外的USB-C DFP支持需要單獨的CC Logic和Mux

• 集成的USB設備

• - USB公告牌類1.21設備

• 實現為USB 2.0虛擬設備

• 可配置行為-在必要時暴露/始終存在/禁用

• - USB HID類設備

• 作為USB 2.0虛擬設備實現，方便FW更新或媒體控制按鈕

• 可配置的行為-始終存在/禁用全邊帶信號支持

• —支持對所有端口進行任意組合的單獨或組態過流

• -支持PWM LED狀態燈

• - SPI固件接口。

• -可通過USB升級固件

• 全面的USB電池充電支持

• -支持USB電池充電規格v1.2 (SDP, CDP, DCP)

• -支持供應商特定的收費模式。蘋果2.4A，三星等。

• -支持YD/T 1591-2009

• —當系統處于掛起、關機或斷開狀態時，支持單機充電

• - DFPs的任何組合都可以配置為支持USB電池充電

• 權力和包

• —需要輸入3.3V和1.05V

• - VL822-Q8: QFN 88L綠色包裝(10x10x0.85 mm)

• - VL822-Q7: QFN 76L綠色包裝(9x9x0.85 mm)

• - VL822-Q5: QFN 56L綠色包裝(7x7x0.85 mm)

• —引腳兼容VL820 / VL819

• - 25兆赫晶體
